Mobile 1200er Kammerfilterpresse auf Sattelanhänger mit Polymer Dosier- und Ansetzstation
Details zum Artikel: 29289
HINWEIS: Dieser Artikel wurde bereits verkauft.Klicken Sie hier um ähnliche Artikel anzuzeigen.

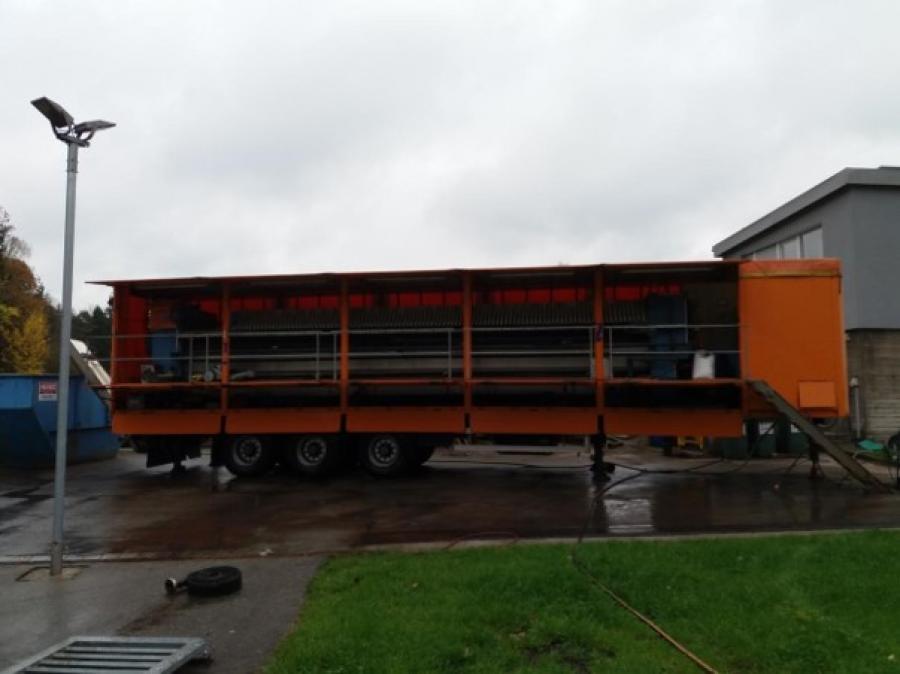

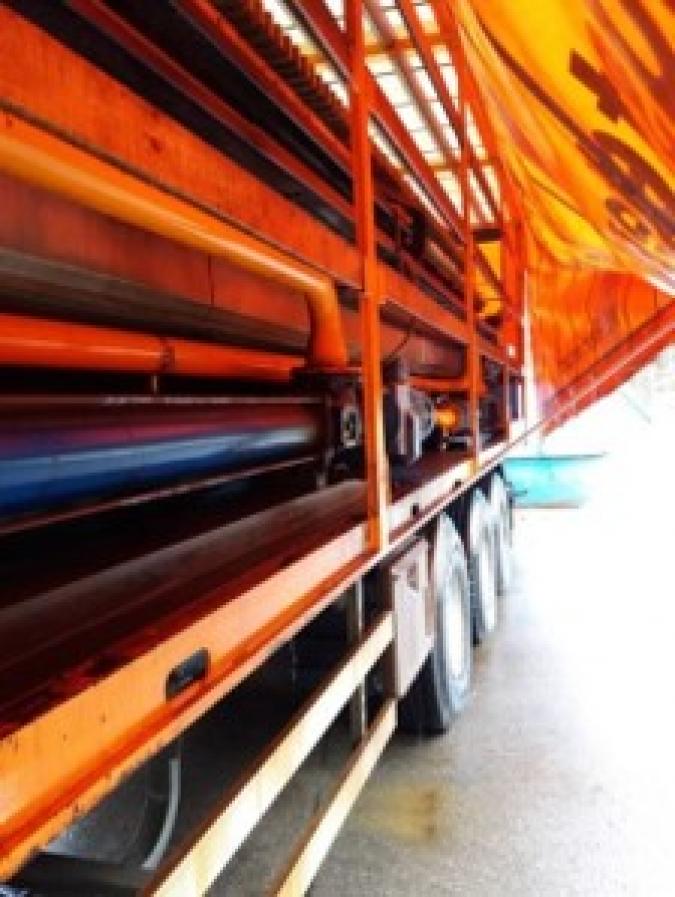

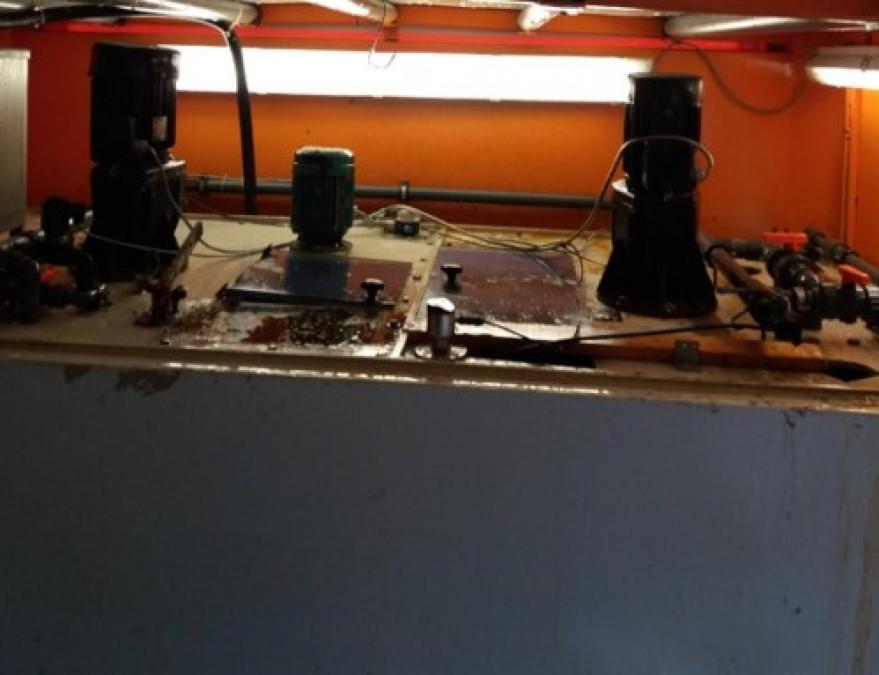

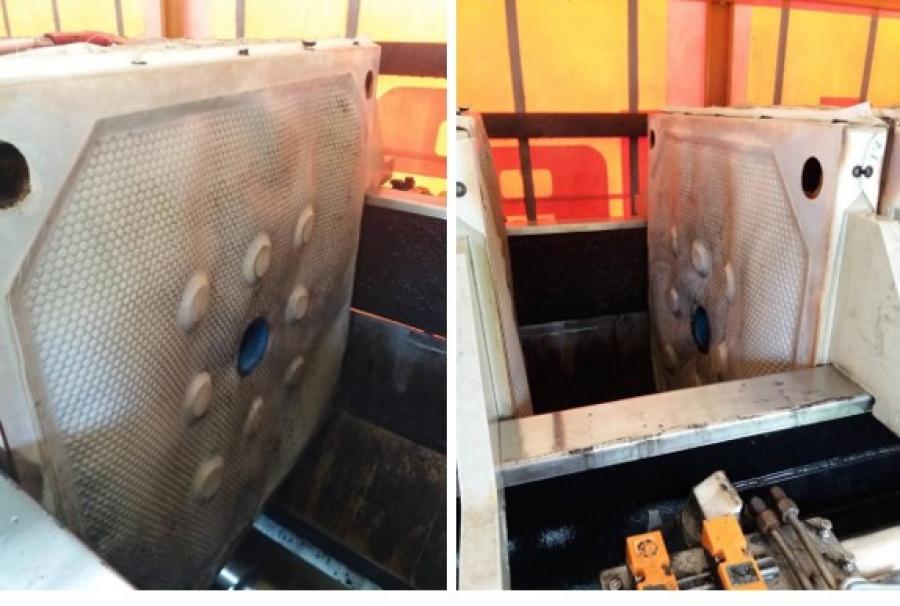

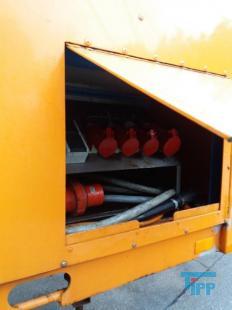

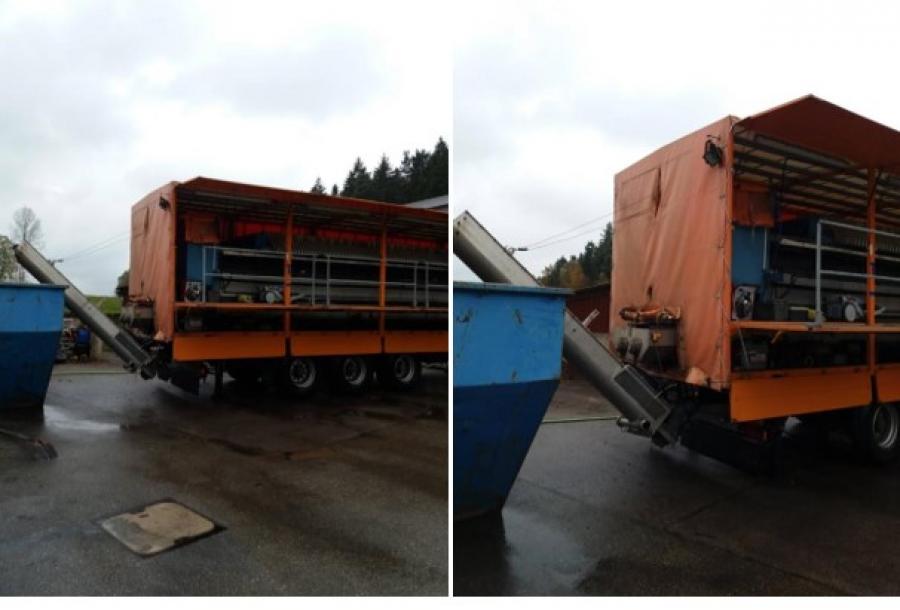

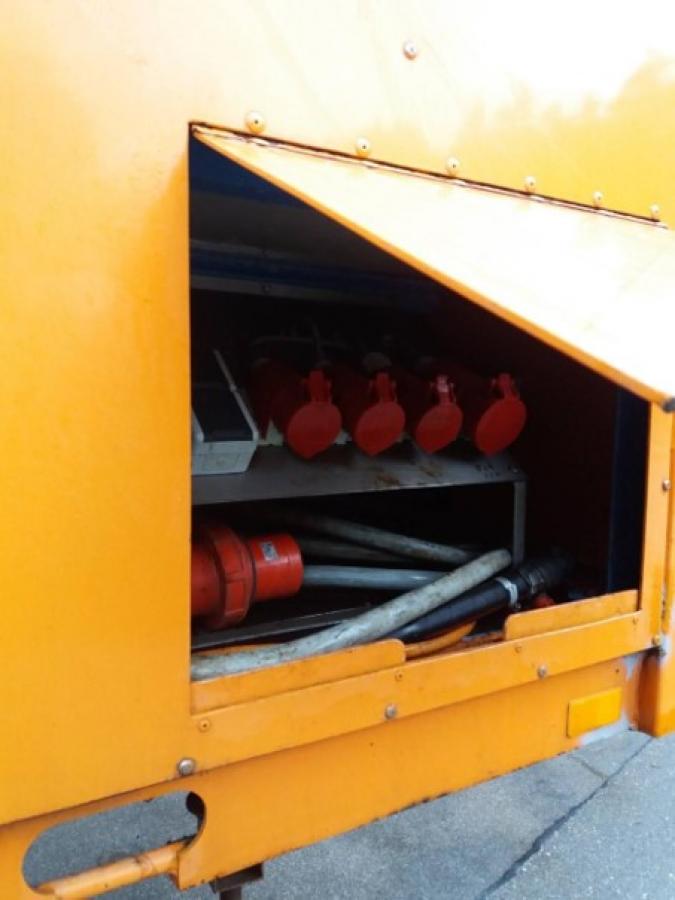

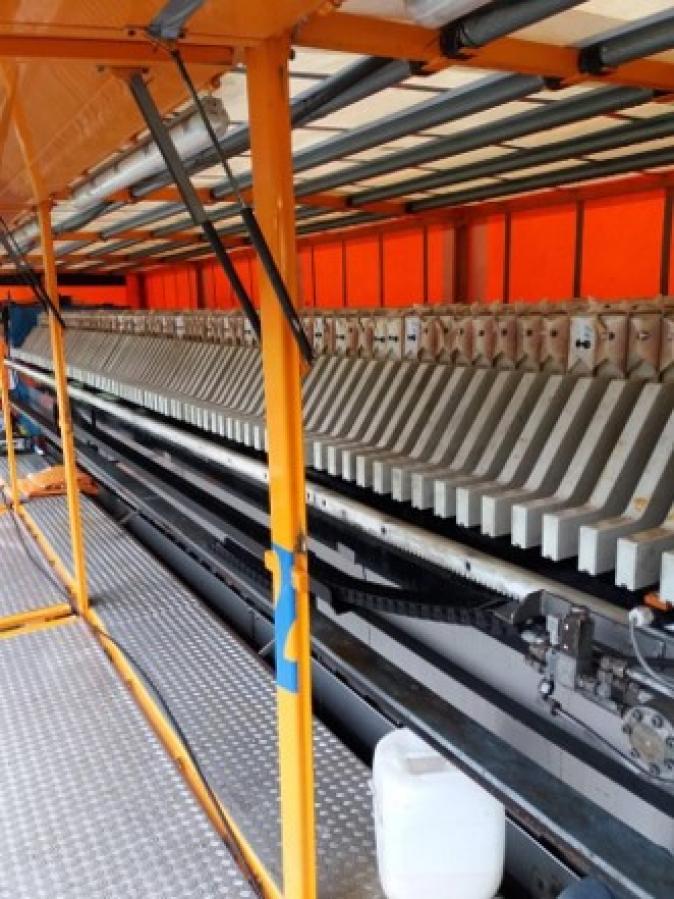

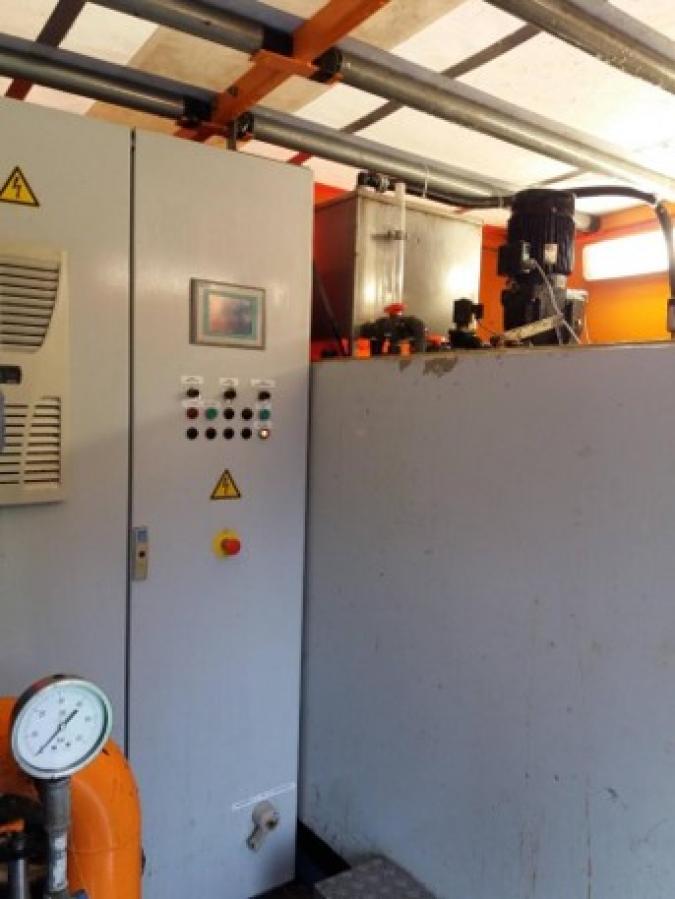

Beschreibung: Mobile 1200er- Kammerfilterpresse mit hydraulischem Plattentransport, Schaltschränke, Polymer Dosier- und Ansetzstation. Die Anlage ist auf Sattelanhänger montiert. Kammerfilterpresse Die Kammerfilterpresse wurde im Jahr 1991 hergestellt. Im Jahr 2009 wurde diese grundüberholt und kernsaniert. Die Elektrik sowie die Steuerung wurden komplett neu aufgebaut. Die Hydraulik wurde ebenfalls größtenteils erneuert. Der Plattentransport funktioniert hydraulisch. Kammerfilterplatten (genoppt) im Format 1.200 mm x 1.200 mm. Kuchendicke 30 mm. Bis 30 bar. Sattelanhänger: Baujahr: 2009 Fahrzeug und Aufbauart: SANH Arbeitsmaschine Fahrzeughersteller: ES-GE Nutzfahrzeuge GmbH Typ und Ausführung: 3-SAL-48-NA Sattelaufliegelast: 7,00 t Leergewicht: 36,50 t Gesamtgewicht: 37,00 t Länge: 13,90 m Achsen: 3 Ausnahmegenehmigung nach § 70 Abs. 1 StVZO Gesamtgewicht bis 44,5 t Plane und Gestell: Hersteller: Wörner GmbH Baujahr: 2009 Bordwände: 25 mm Alu-Hohlprofil (h:400 l:2.500 mm) Dach: klappbar, Laufsteg mit Geländer integriert. Lagercontainer für Absetzkipper Hersteller: Karl Weißhaar GmbH– Tank u. Containerbau Maße: 3.500 mm x 1.750 mm x 2.000 mm Volumen: 12 cbm Bodenstärke: 7 mm Stahl mit Versteifung aus U-Profilen Seiten- und Dachstärke: 3 mm Stahl Beschreibung: Rechteckige Ausführung hinten mit Flügeltüren und Hakenverschluss. Dach giebelförmig. Lackierung in Orange, RAL 2011. Guter Zustand Polymer Dosier- und Ansetzstation Die Steuerung und Elektrik wurden 2009 ebenfalls neu aufgebaut. Mischung Polymer/Wasser erfolgt manuell. Die Polymeransetzstation ist im Sattelanhänger untergebracht. Pumpen 2 x Seepex BN-35-24 Ws. Druck im Druckanschluss: 24 bar Druck im Sauganschluss: 1-2 m WS Förderstrom max.: 1,5 – 40 m³/Std. Leistung: 24 kW Pumpendrehzahl: 85 – 370 UpM Anlaufdrehmoment: 1.000 Nm Rotor: RO001637 Ws. 1.4301 250u DU Rotor aus Edelstahl, verchromt. Stator: SW000003 Eisen 3 Dosierstationen Eisen 3 Dosierung druckseitig nach Polymerzuführung Hersteller: Sera Typ: Einfachmembranpumpe R409.2 – 18e Baujahr: 2009 Nennförderstrom: 0 – 18 l/h bei 50 Hz Saughöhe: 3mWs Gegendruck: 10 Bar Anschlüsse: G3/4 Antrieb: Wechselstrommotor, 0,18kW, 50 Hz, 1,64 A, IP55 Fördermedium: Eisen-III-Chlorid-Lösung, 40%, max. 100 mPas, ohne Feststoffe Eisen 3 Dosierung Saugseitig vor Polymerzuführung Hersteller: Alltech Dosieranlagen GmbH Baujahr: 2012 Typ: FKM-072010L2P045 Kolben-Membran-Dosierpumpe mit elektro-hydraulischem Antrieb. Dosierleistung: 326l/h Membrane: PTFE Dosierkopf: PVC Dosiergenauigkeit: +/- 1% Leistung: 0,55 kW (Drehstrommotor) Gewicht: 31 kg Elektrik Die Elektrik wurde 2009 komplett neu aufgebaut. Alle Leitungen und elektrischen Bauteile wurden erneuert. Die Schaltschränke wurden neu aufgebaut und mit einer neuen SPS-Steuerung versehen. Die Installation und Programmierung erfolgte über „Eberhard Hartmann Industrieelektronik“ in Schwäbisch Gmünd. Hydraulik Hersteller: HTA-Oelhydraulik GmbH Baujahr: 1991 (2009 komplett überholt, Leitungen erneuert) Volumenstrom: 59,5l/min / 12,0l/min Druck: 350 bar / 30 bar Ventil- / Motorspannung: 24 V / 380 V Behältervolumen: 160 l
Baujahr: | 1991 |
Anzahl: | 1 |
Zustand: | gebraucht / used / second hand |
Informationen über: chamber filter presses, membrane filter presses Filterpresse: Eine Filterpresse setzt sich aus mehreren aneinander gereihten Elementen, den Filterplatten zusammen. Um diese Platten ist eine Membran gespannt, die nur Flüssigkeiten durchlässt. Die Filterplatten werden unter hohem Druck zusammengepresst (bis 600 bar), während zwischen den Filterplatten von innen nach außen Schlamm mit 10-20 bar gepresst wird. Der Schlamm verdichtet sich immer mehr während das Wasser aus der Presse raus läuft. Ab einer bestimmten Dichte muss der zum Filterkuchen verdichtete Schlamm entfernt werden, dazu wird der Druck langsam abgelassen und die Filterpresse geöffnet. Wichtiges Anwendungsgebiet der Filterpresse ist die Abwasseraufbereitung. Haupteinsatzgebiet der Filterpressen oder auch Kammerfilterpressen ist die Entwässerung von Klärschlämmen. Die der Presse entnommenen Filterkuchen werden wegen der meist vorliegenden Schadstoffbelastung auf Deponien oder in Müllverbrennungsanlagen entsorgt. Sie sind nur in Ausnahmefällen für die Ausbringung als Dünger auf landwirtschaftlich genutzten Flächen geeignet. Kammerfilterpresse: Aus mehreren Kammern bestehende Filterpresse. Membran: Natürliche oder künstlich hergestellte flächige Gebilde, die fluide Phasen oder auch zwei Volumina einer Phase mit unterschiedlicher Zusammensetzung voneinander zu trennen imstande sind und deren Fähigkeit darin besteht, den Stoffaustausch zwischen ihnen zu ermöglichen, werden als Membranen (lat. Membrana=Häutchen) bezeichnet. Man unterscheidet in Anhängigkeit von der Trenngrenze zwischen Mikrofiltration, Ultrafiltration, Nanofiltration und Umkehrosmose. Membrankonfiguration, Membranfilter: Membranen werden in flacher oder rohrartiger Form hergestellt. Rohrförmige Membranen bis zu einem Innendurchmesser von 1 mm werden als Hohlfasermodul oder auch als Kapillarmodul bezeichnet. Bei größeren Durchmessern spricht man von Rohrmodulen. Bei den flachartigen Membranen unterscheidet man zwischen Wickel- und Plattenmodulen. Plattenmodule sind aufgrund des offenen Kanals weniger anfällig gegenüber Fouling als Wickelmodule. Wickelmodule ermöglichen jedoch eine höhere Packungsdichte. Quelle: www.wasser-wissen.de | ||||||||||||||
