Technische Daten |

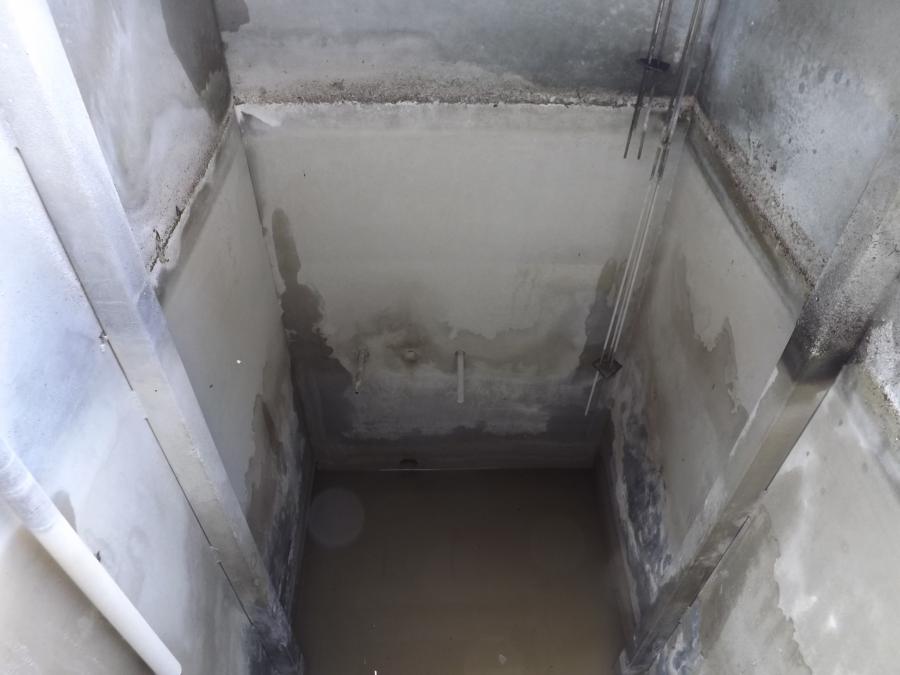

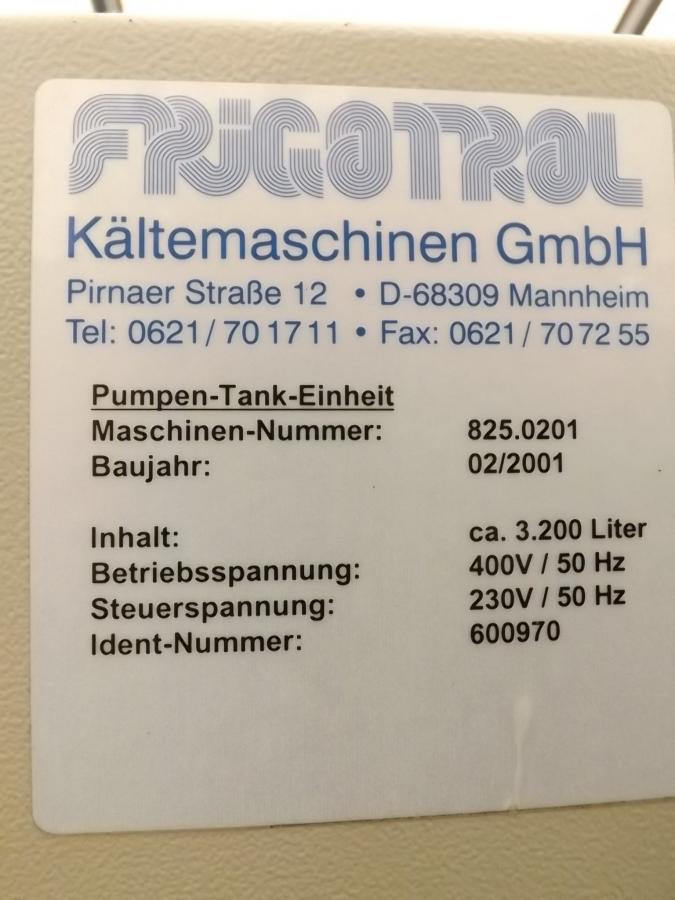

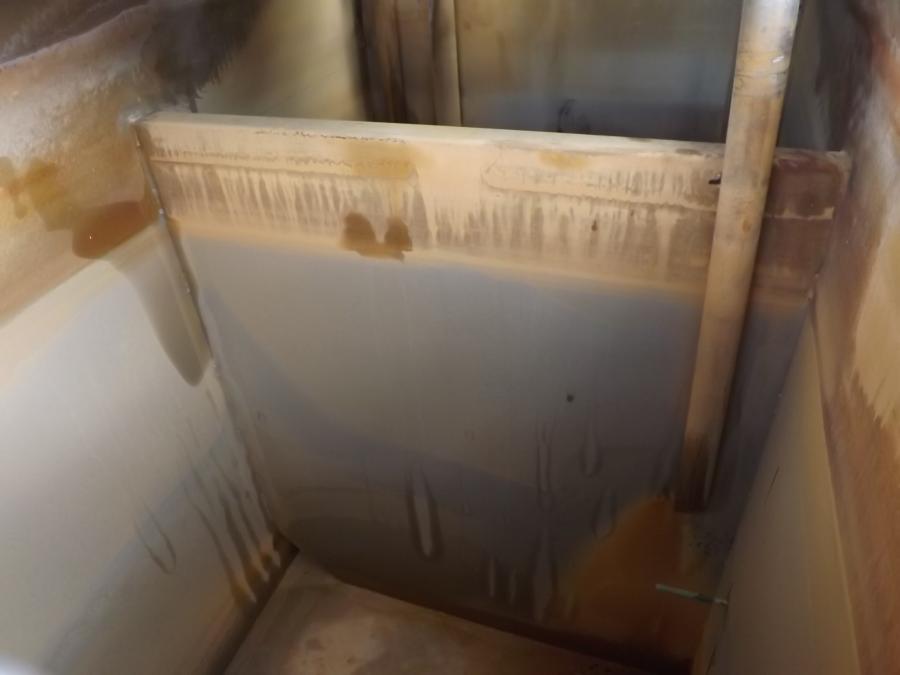

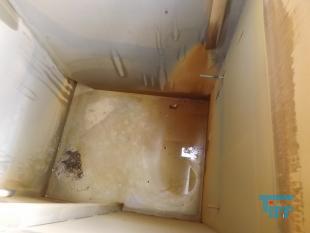

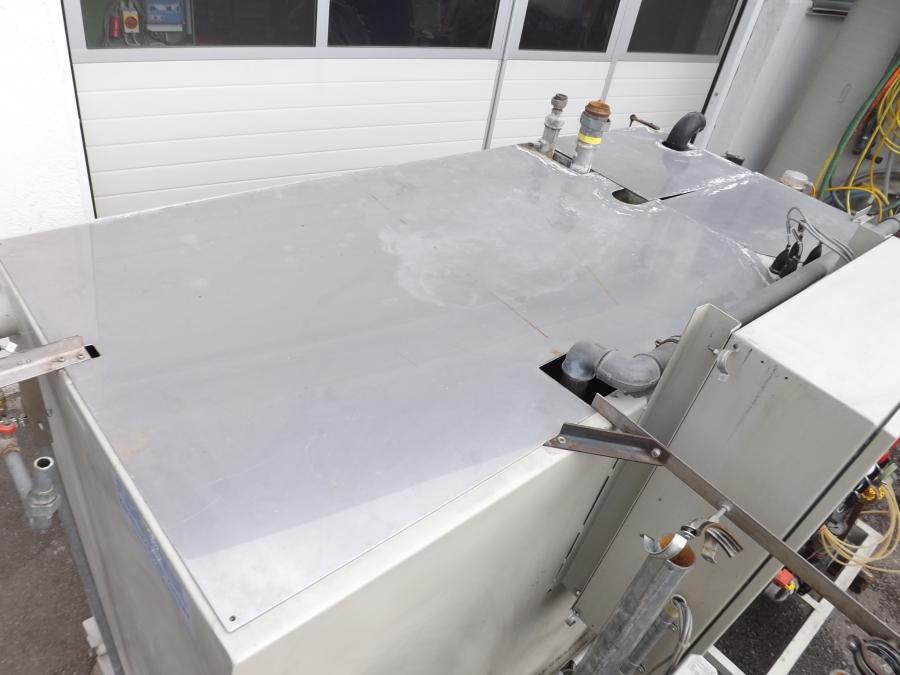

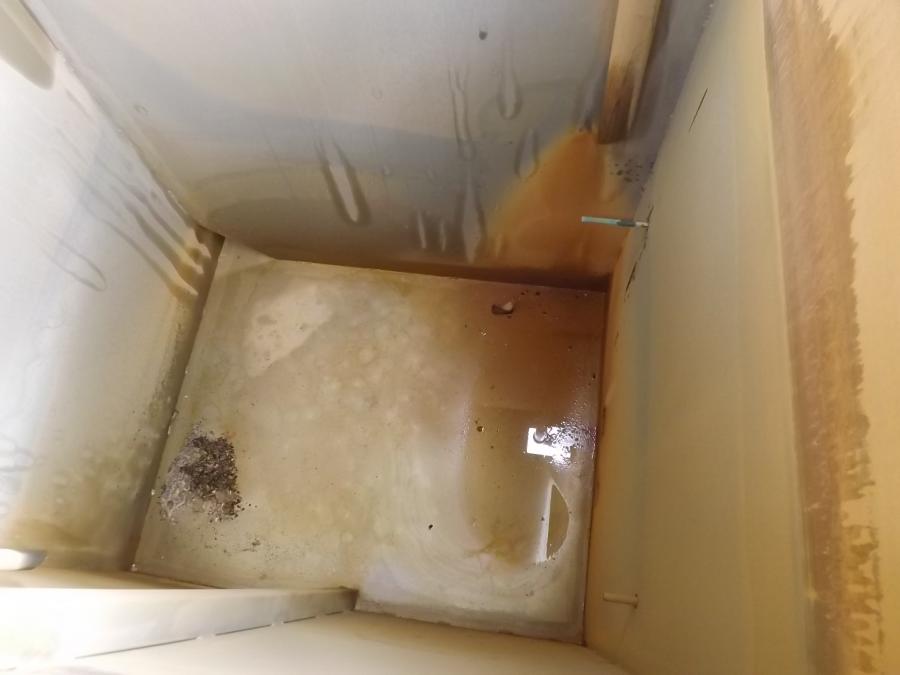

Inhalt | 3200 l (Dreikammertank / Pumpentank) |
Material | Edelstahl |
Abmessungen | 680 / 980 / 1300 mm (L / B / H Tank 1 (Höhe bis Überlauf)) |
Abmessungen | 790 / 980 / 1300 mm (L / B / H Tank 2+3 (Höhe bis Überlauf)) |

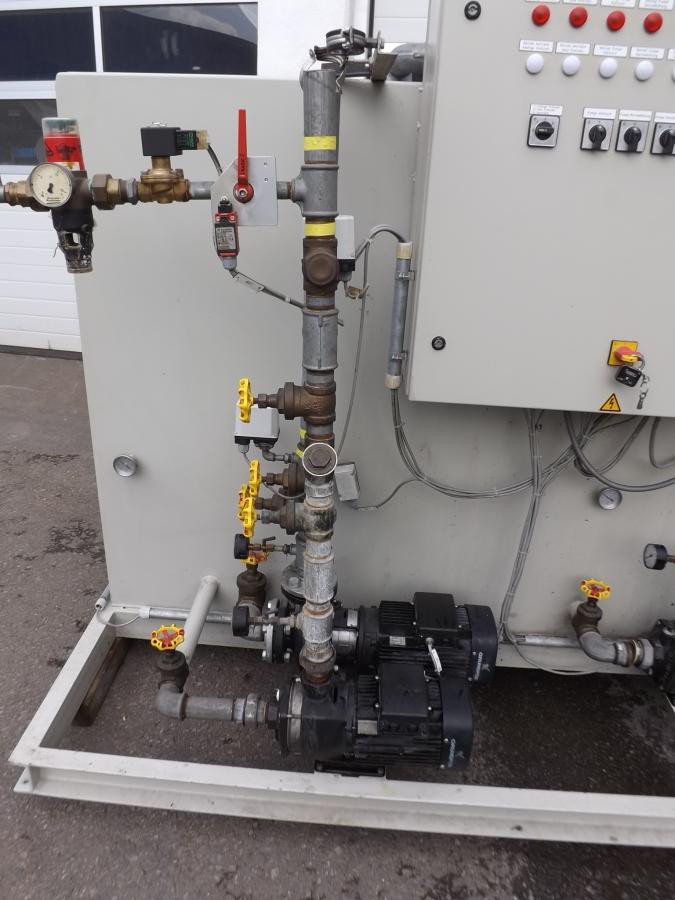

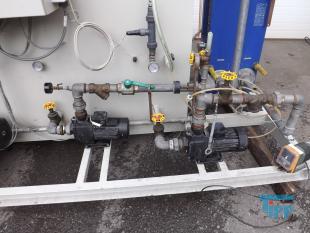

Zubehör | - (4x Grundfos Pumpen) |

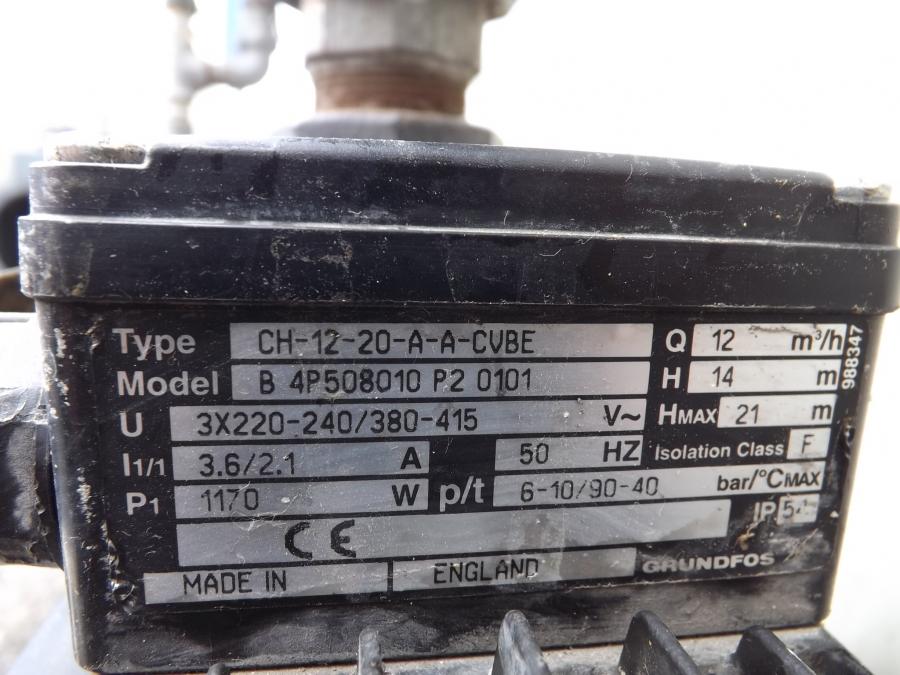

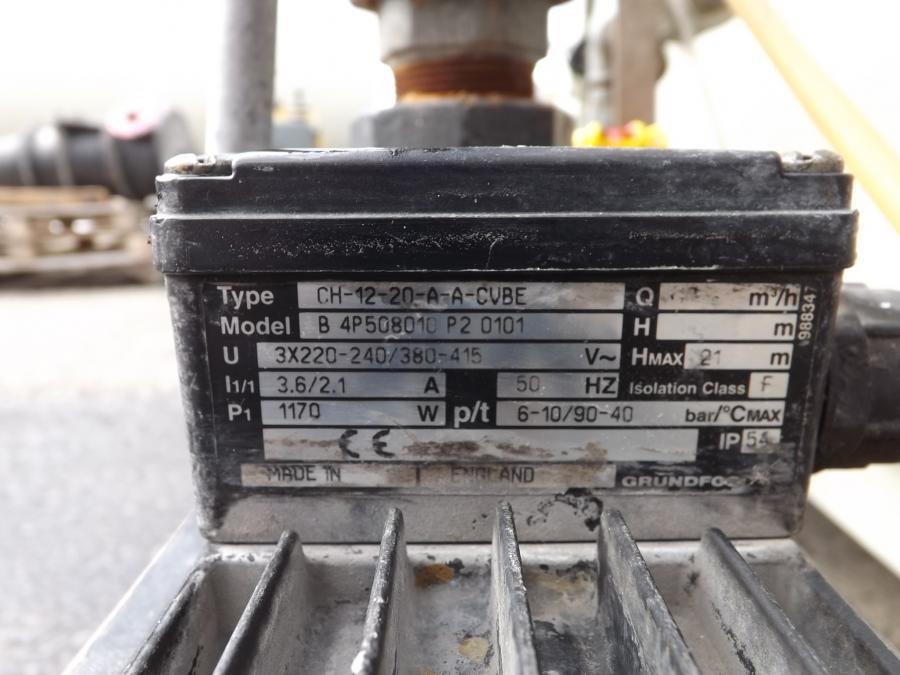

Fördermenge | 12 m³/h (max. Pumpe-Kühlturm CH12-20/ Pumpe-Plattenwärmetauscher CH12-20) |
Förderhöhe | 21 m (max.) |
Leistung | 0.83 / 0.89 kW |

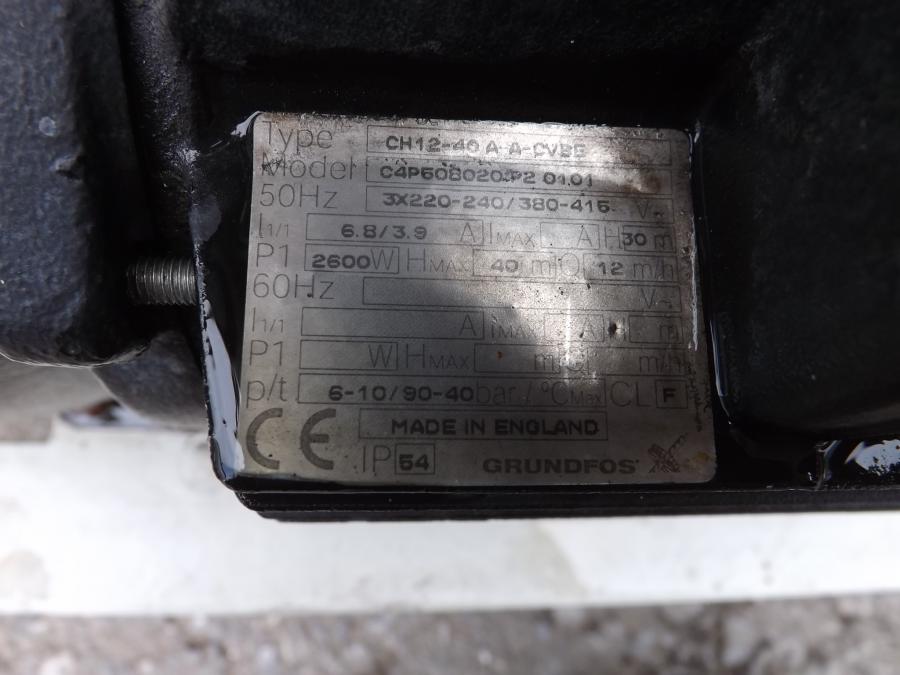

Fördermenge | 12 m³/h (max. Pumpe-Normalkühlung CH12-40) |
Förderhöhe | 40 m (max.) |
Leistung | 1.17 kW |

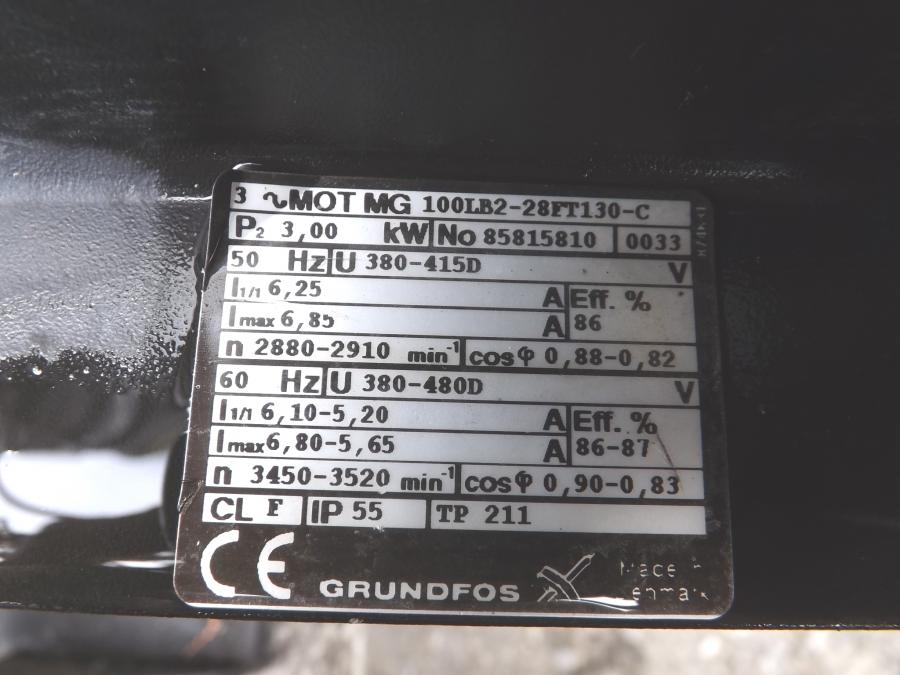

Fördermenge | 15 m³/h (max. Pumpe-Schnellkühlung DAP32-160) |
Förderhöhe | 32 m (max.) |
Leistung | 3.0 kW |

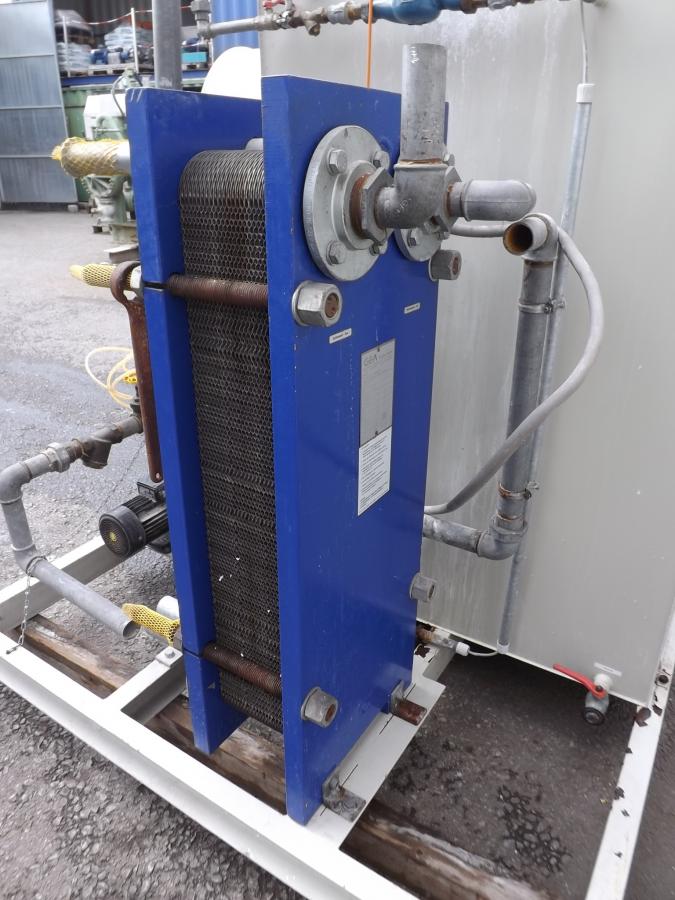

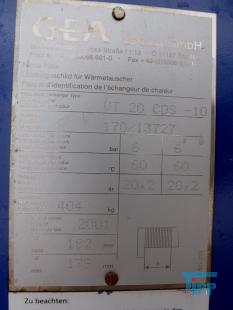

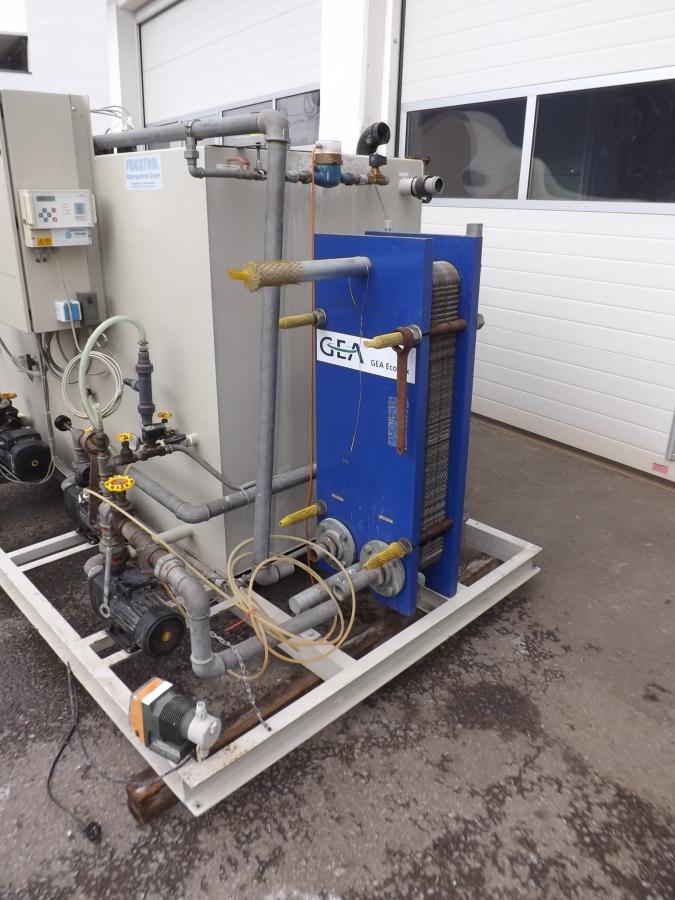

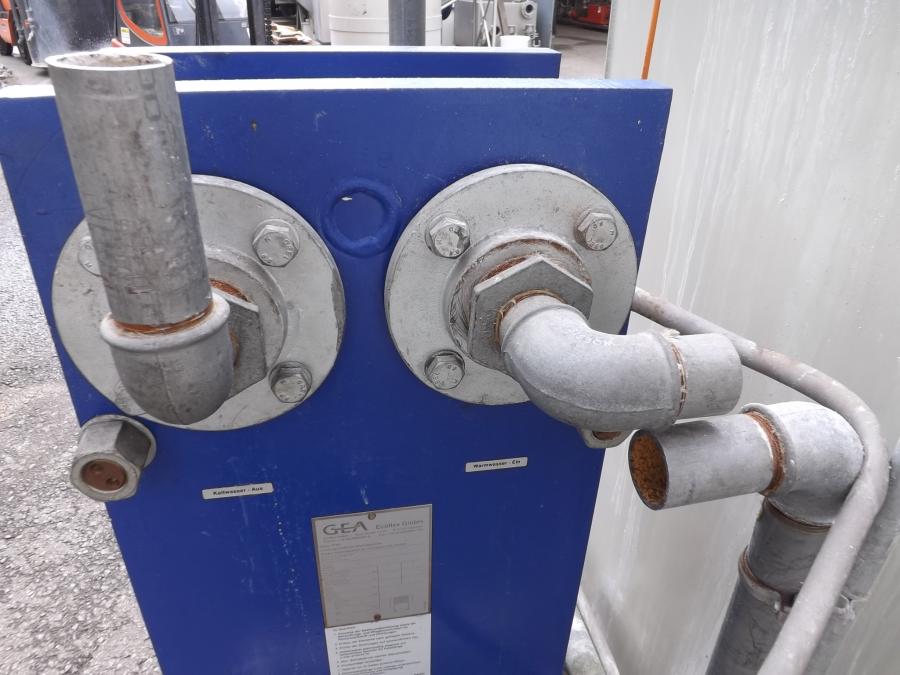

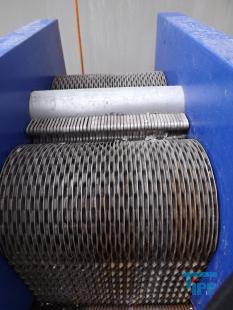

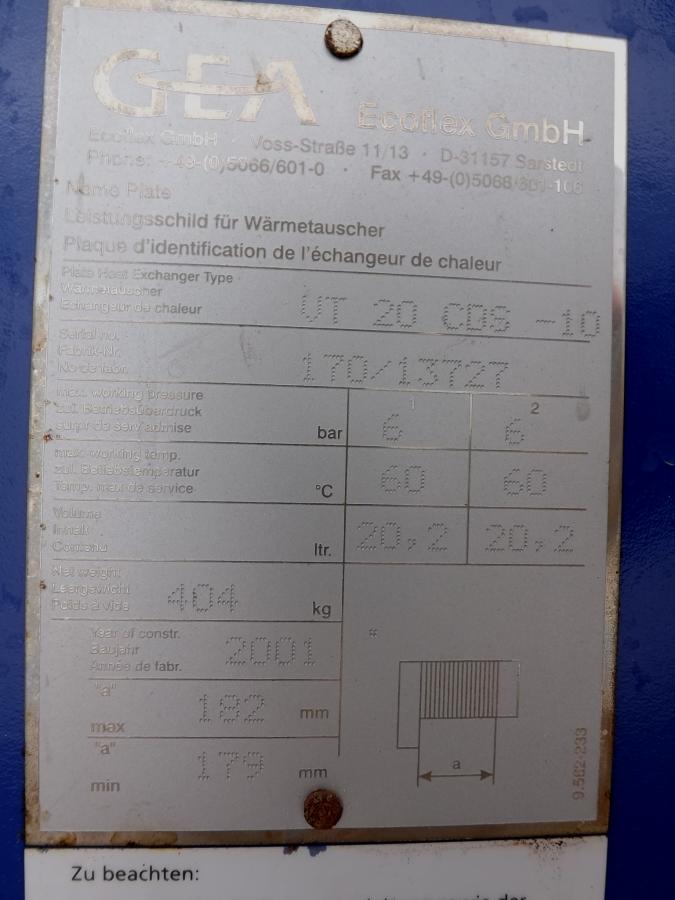

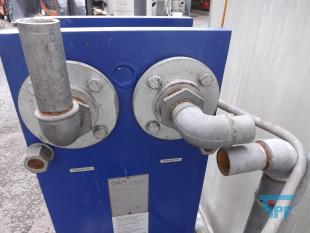

Zubehör | - (Plattenwärmetauscher (Hersteller GEA Typ UT 20 CDS -10)) |
Fabrikationsnummer | 170/13727 |

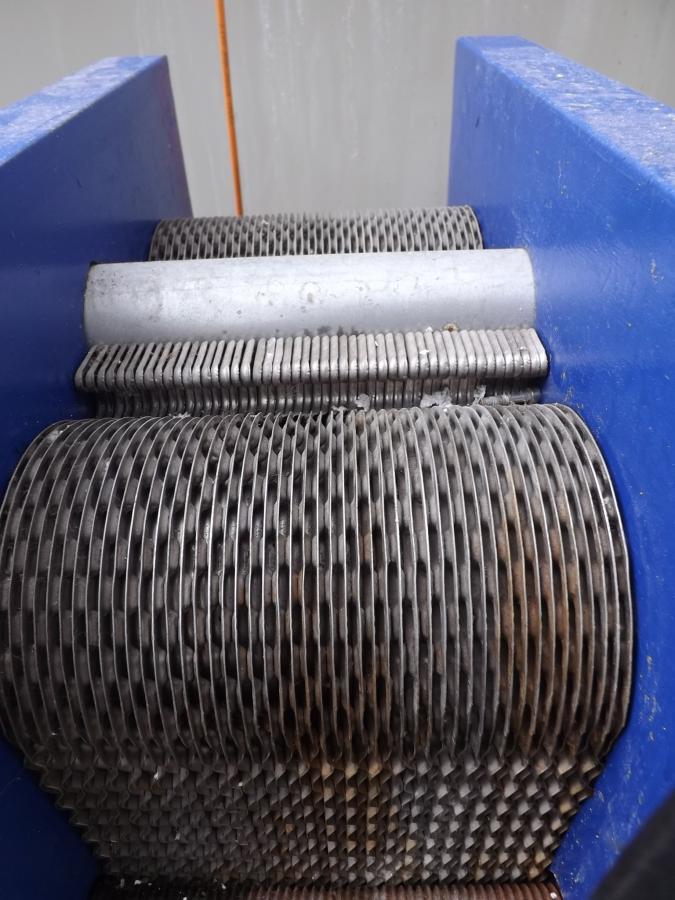

Anzahl | 50 (Wärmetauscherplatten) |
Material | Edelstahl (Wärmetauscherplatten) |
Druck | 6.0 bar (max. Betriebsdruck) |
Temperatur | 60 °C (max. Betiebstemperatur) |

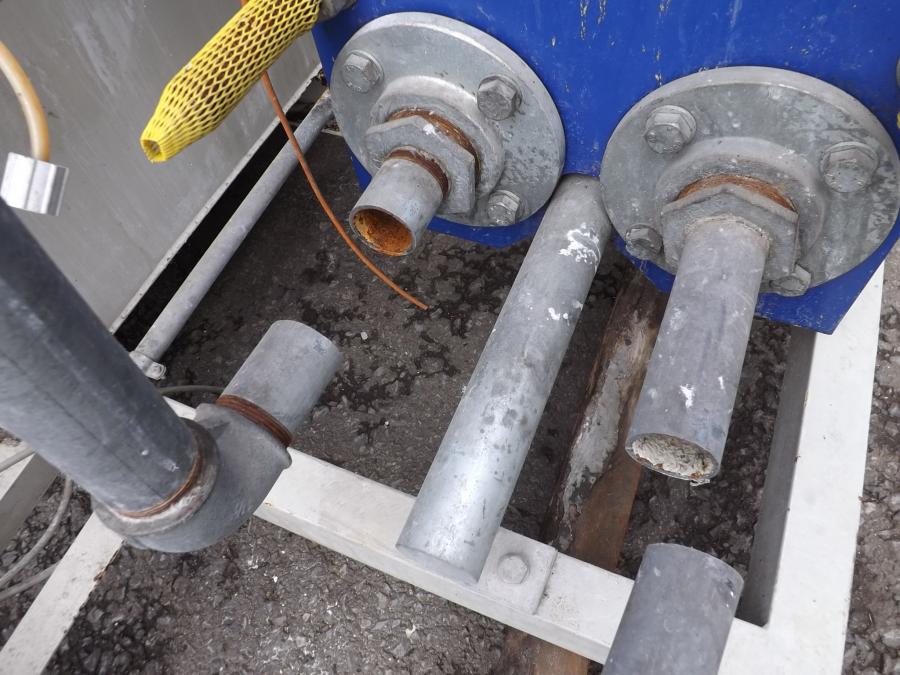

Weitere Infos | - (Verrohrung am Wärmetauscher wurden abgetrennt) |

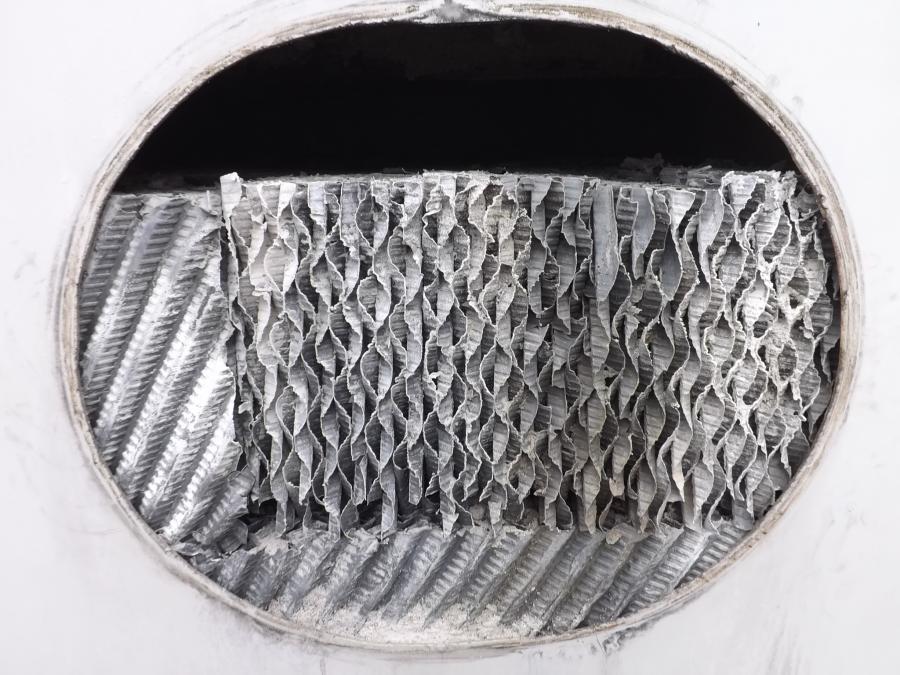

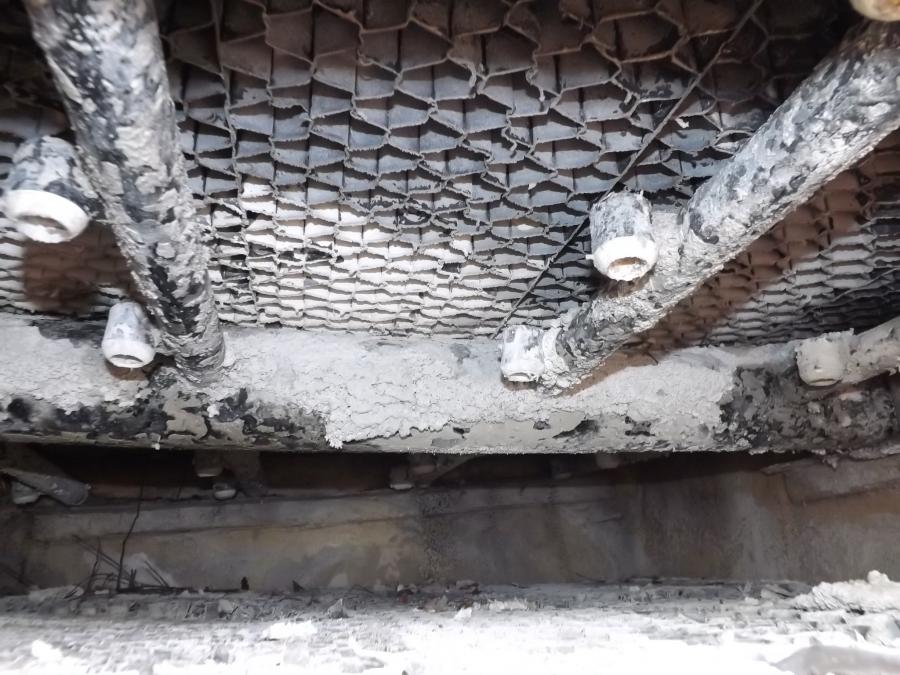

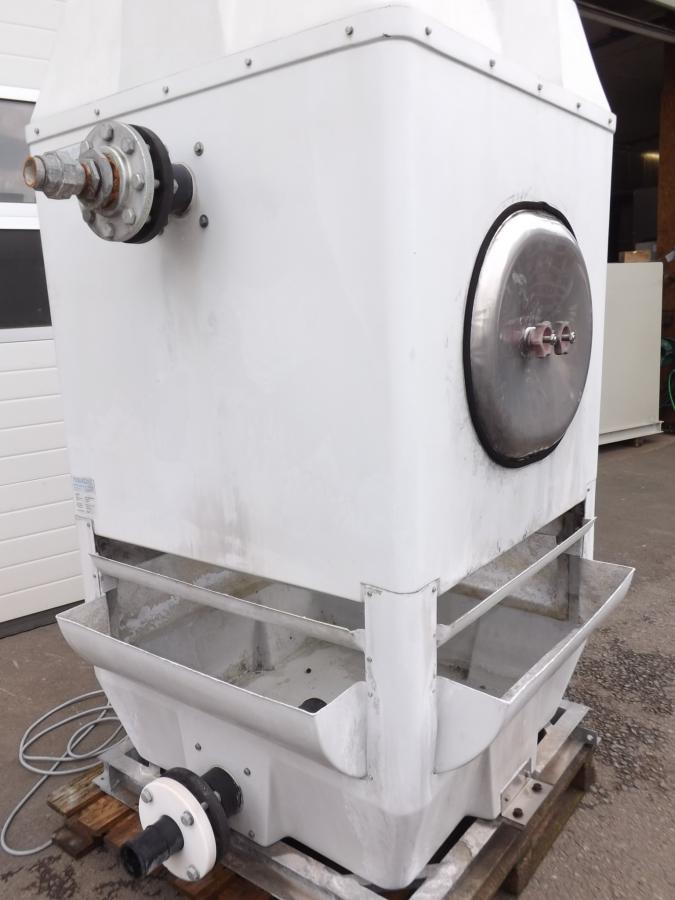

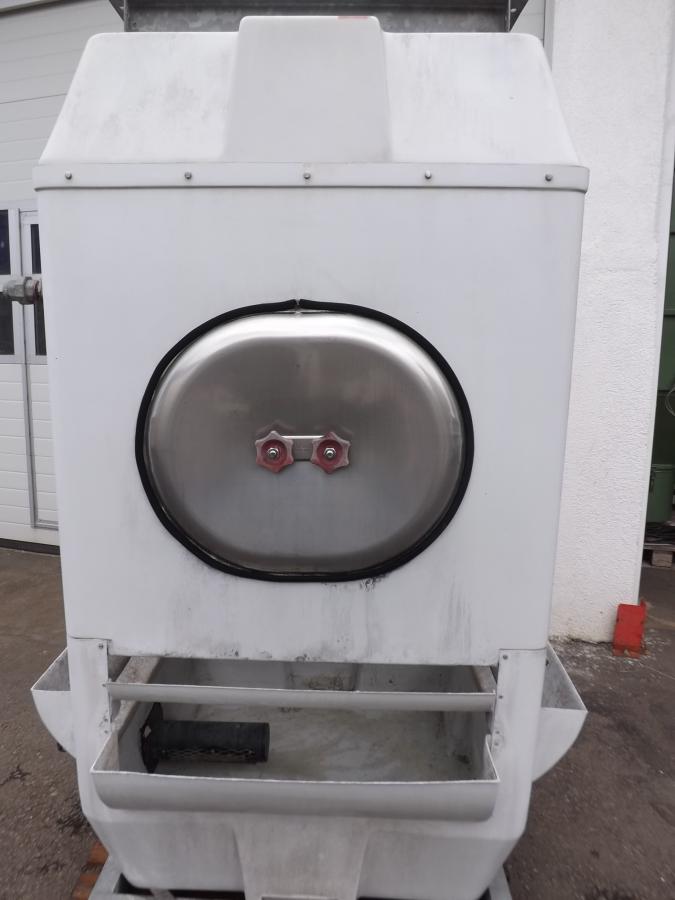

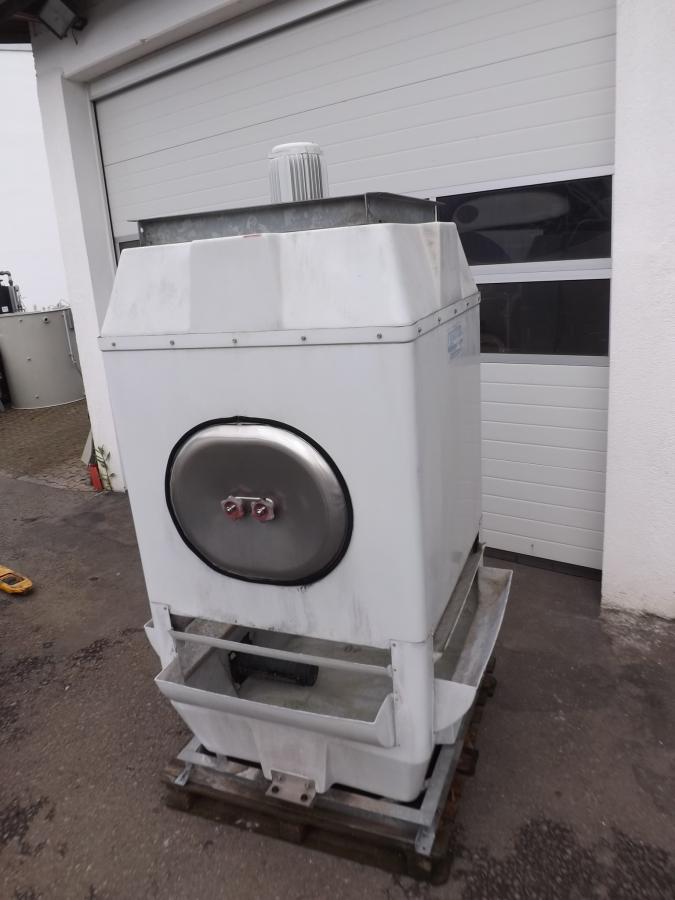

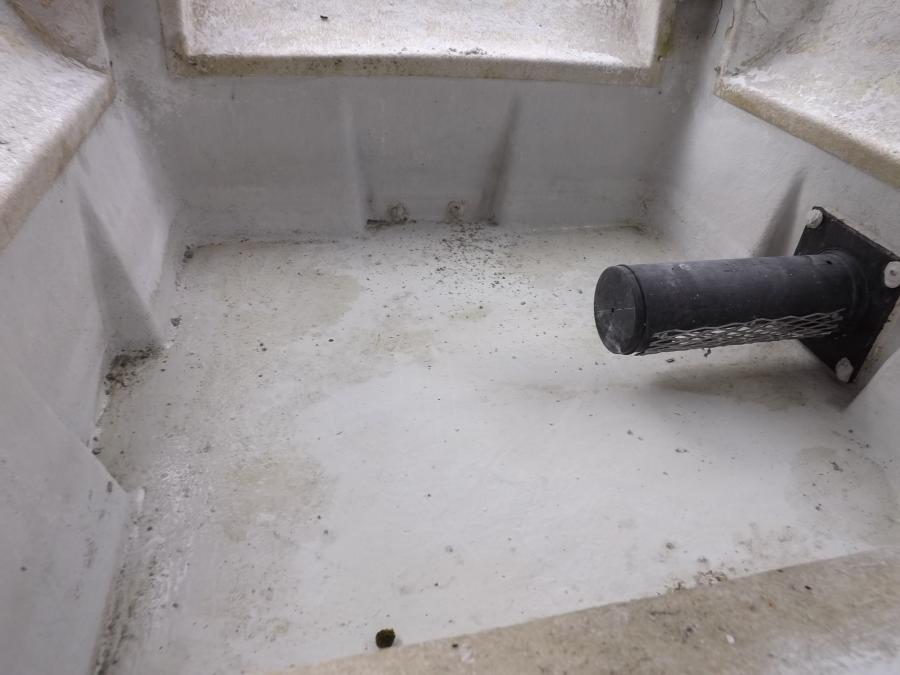

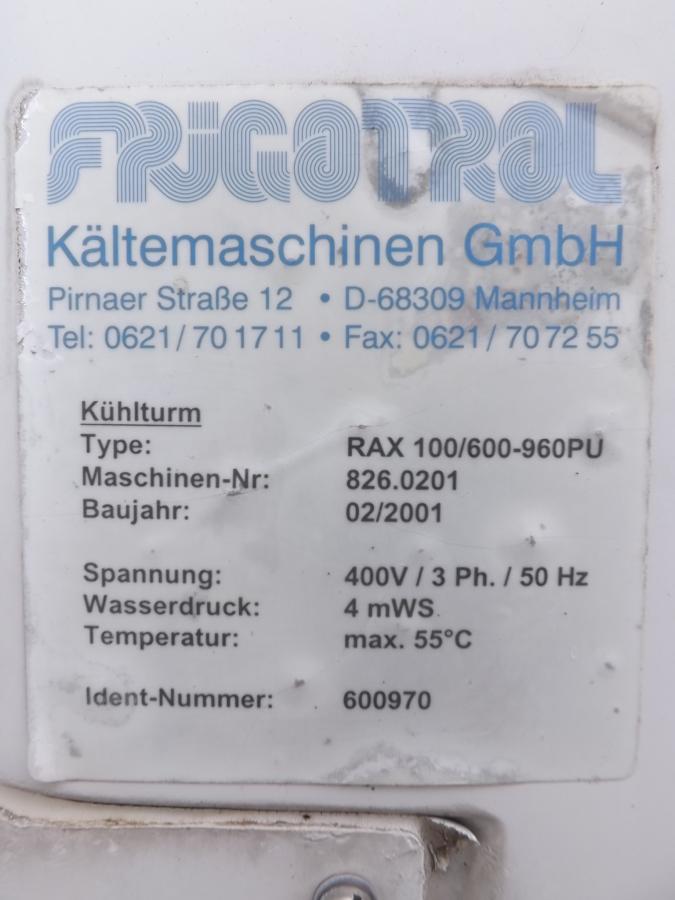

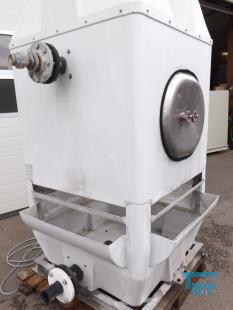

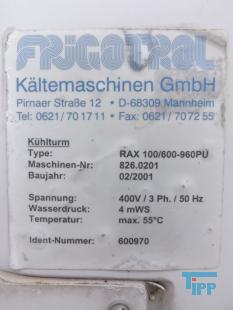

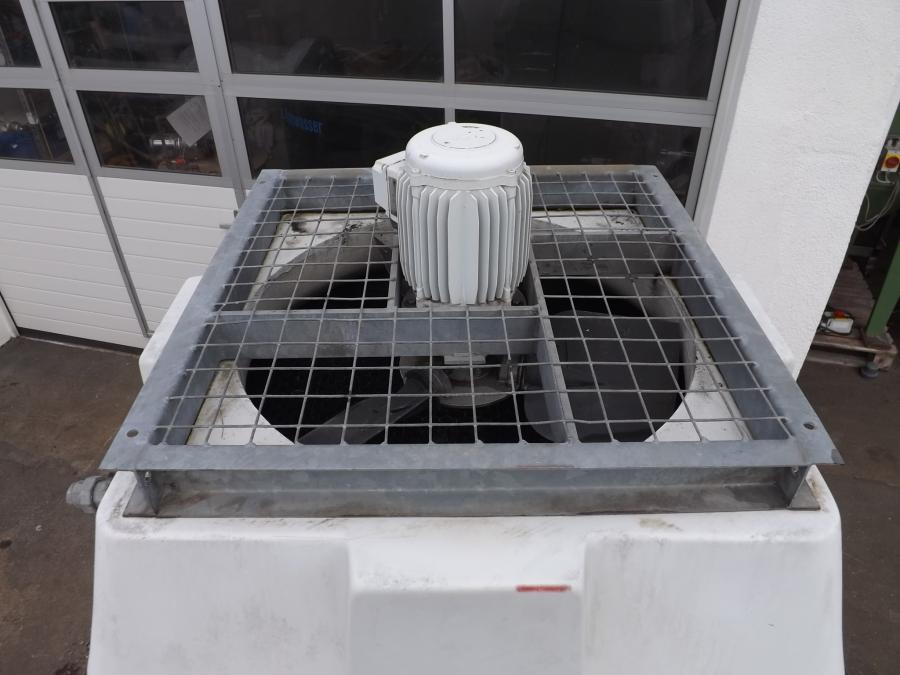

Zubehör | - (Kühlturm (Hersteller Rehsler Typ RAX 100/600/960)) |
Fabrikationsnummer | 826.0201 |
Material | GFK |
Druck | 0.4 bar (Wasserdruck) |
Temperatur | 55 / 35 / 25 °C (max. / Wassereintrittstemperatur / Wasseraustrittstemperatur) |

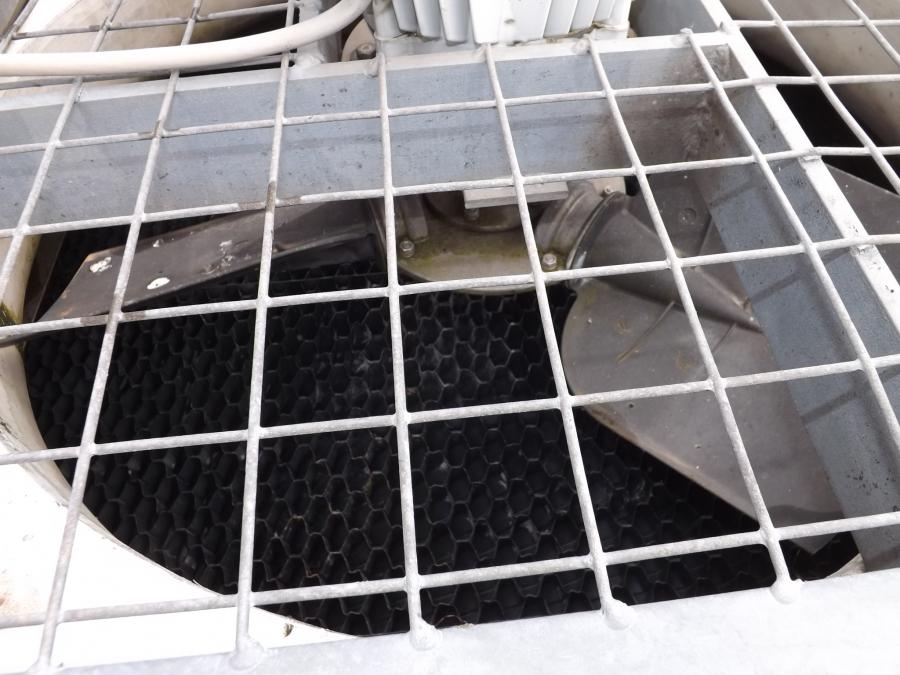

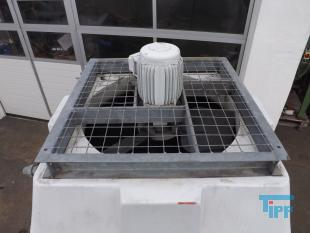

Leistung | 1.2 / 0.24 kW (hohe Drehzahl / niedrige Drehzahl (Ventilator - Kühlturm)) |
Leistung | 130 kW (Rückkühlleistung) |
Leistung | 24 m³/h (Wassermenge) |
Anschlüsse | DN65 / da90 (Flansch Wassereintritt / Sutzen Wasseraustritt) |
Abmessungen | 1020 / 1100 / 2100 mm (L / B / H ) |
Gewicht | 180 / 430 kg (Leergewicht / Betriebsgewicht) |

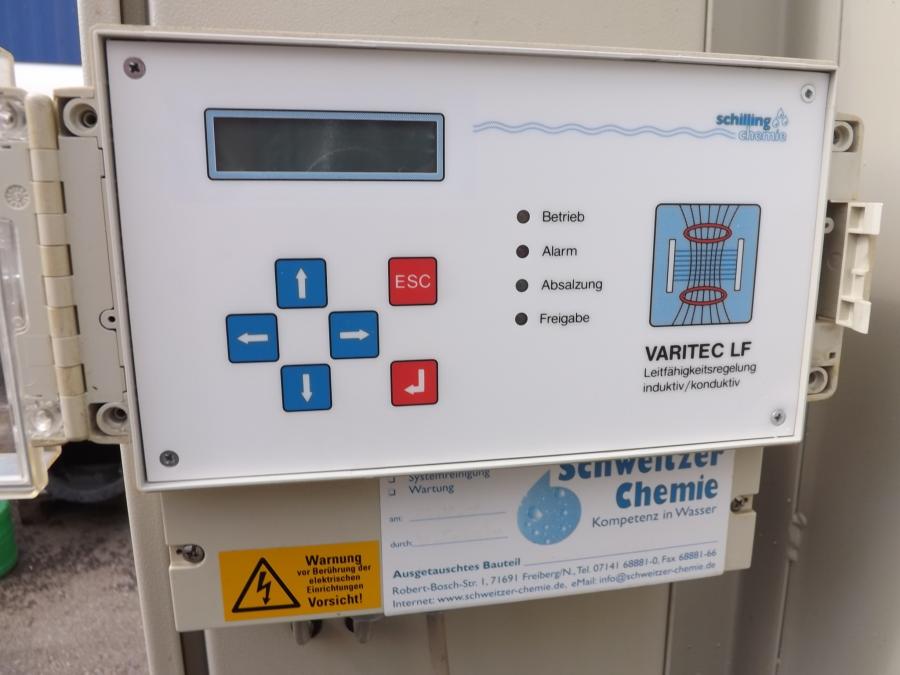

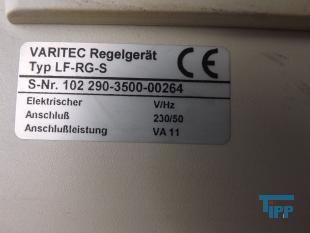

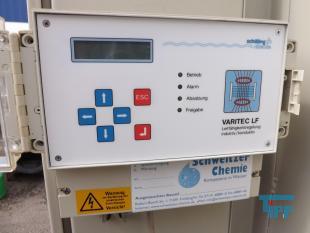

Zubehör | - (Varitec LF-K Absatzregelung für Luftbefeuchter und Kühlkreisläufe (Hersteller Infilico) leitfähigkeitsgesteuerte Dosie- und Absalzungsanlage Notwassereinspeisung über Rohrtrenner Elektroschrank) |
Zubehör | - (Prominent Dosierpumpe gamma/4) |
Fördermenge | 1.70 l/h (max.) |
Druck | 12 bar (max. ) |
Spannung | 230 V |

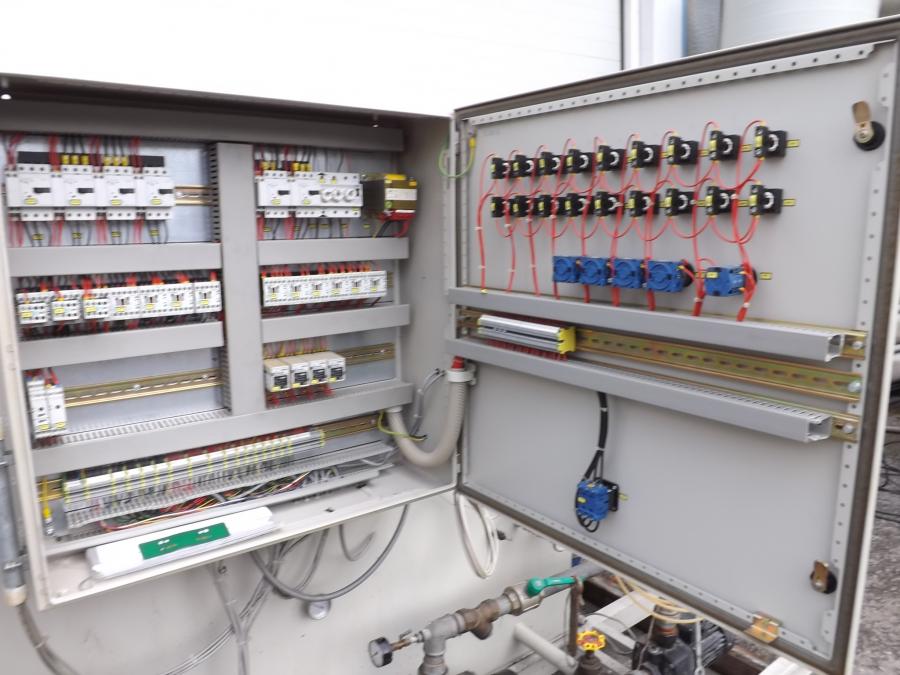

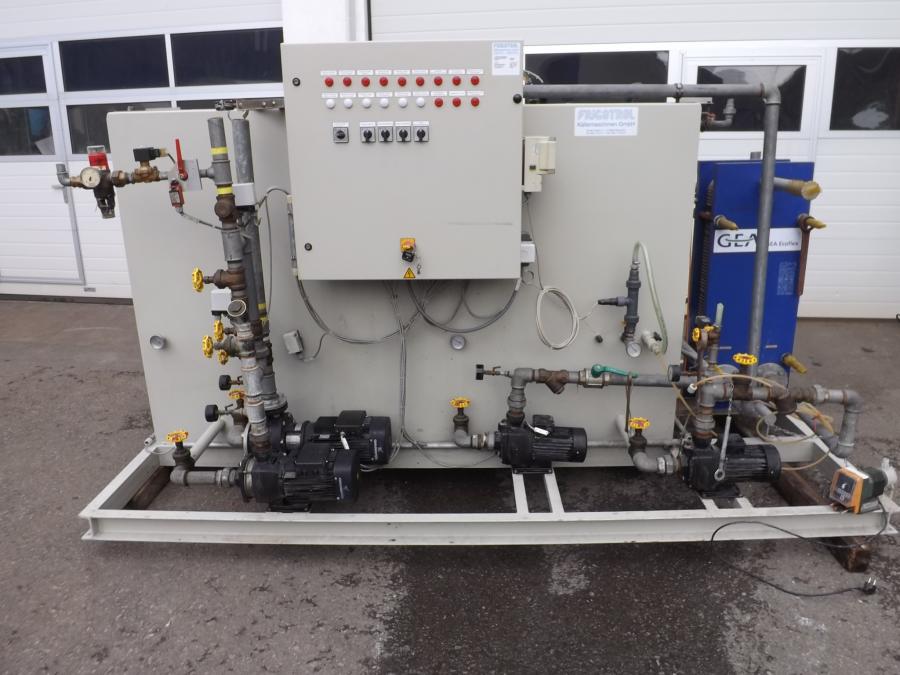

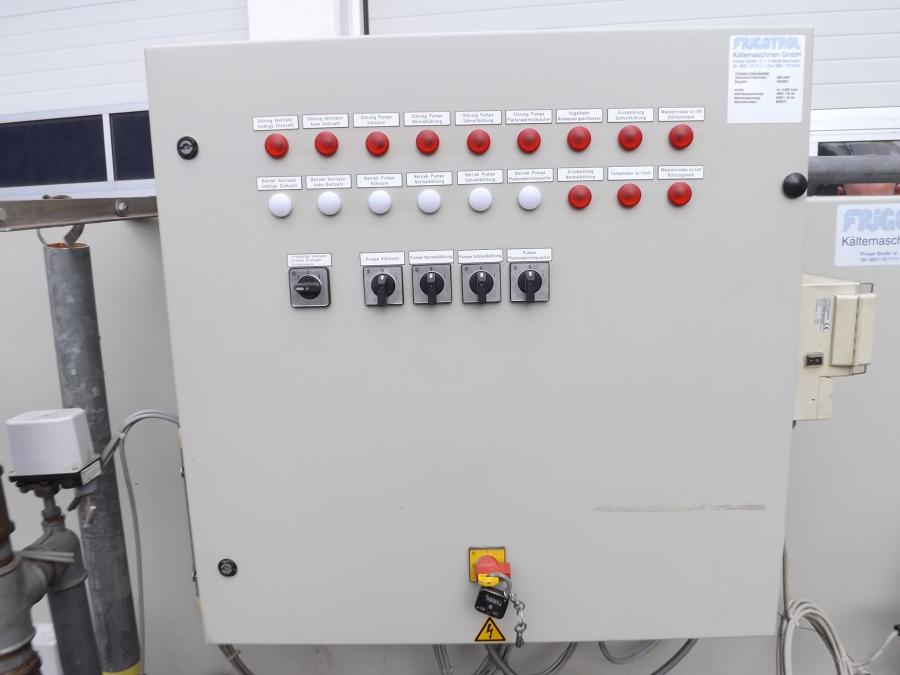

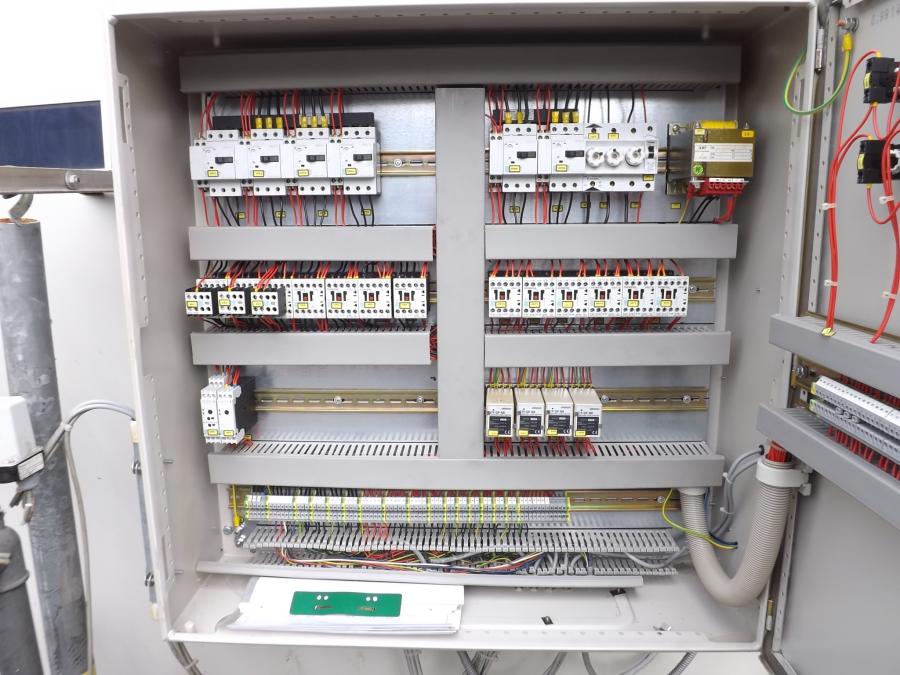

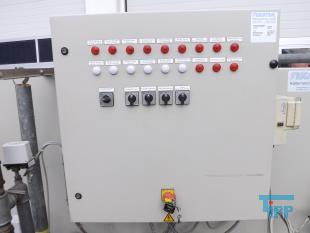

Weitere Infos | - (Anlage ist verrohrt und angeschlossen (bis auf Wärmetauscher) mit Sensoren und Absperrventile, sowie mit Schaltschrank) |
Abmessungen | - mm (gesamt) |
Länge | 3200 mm |
Breite | 1600 mm |
Höhe | 1700 mm |
