gebrauchte / gebrauchtes / gebrauchter Ringspalt Wärmetauscher; Doppelrohrwärmetauscher; Kondensator für leicht brennbare Flüssigkeiten gebraucht - 23863 - Typ: W 1601 - Hersteller Provatech - TIPP Umwelt- und Verfahrenstechnik GmbH

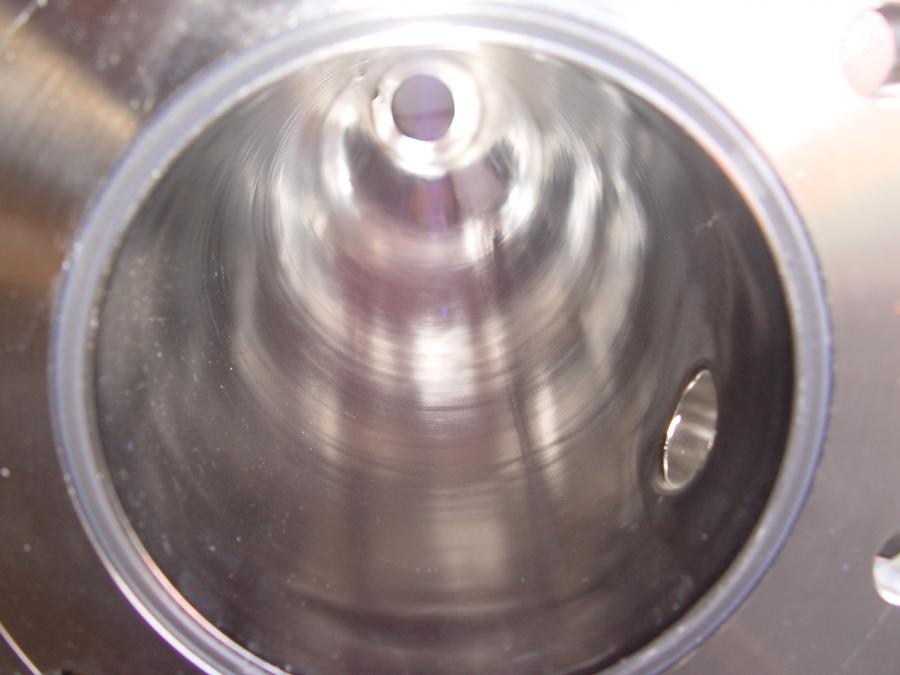

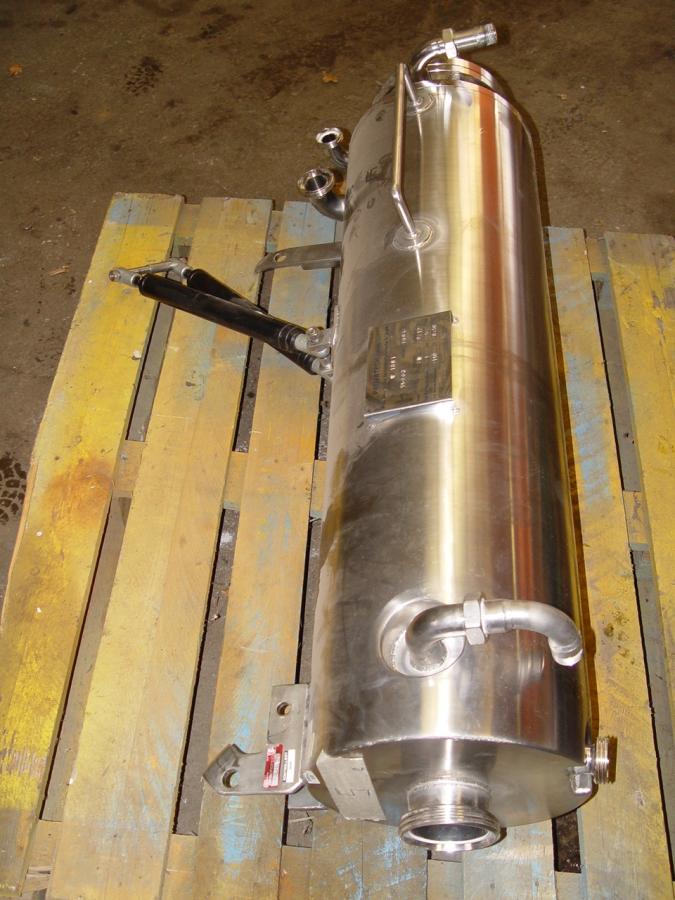

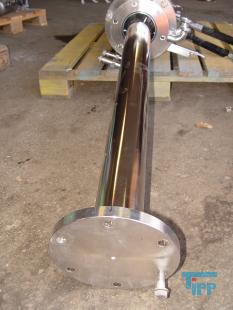

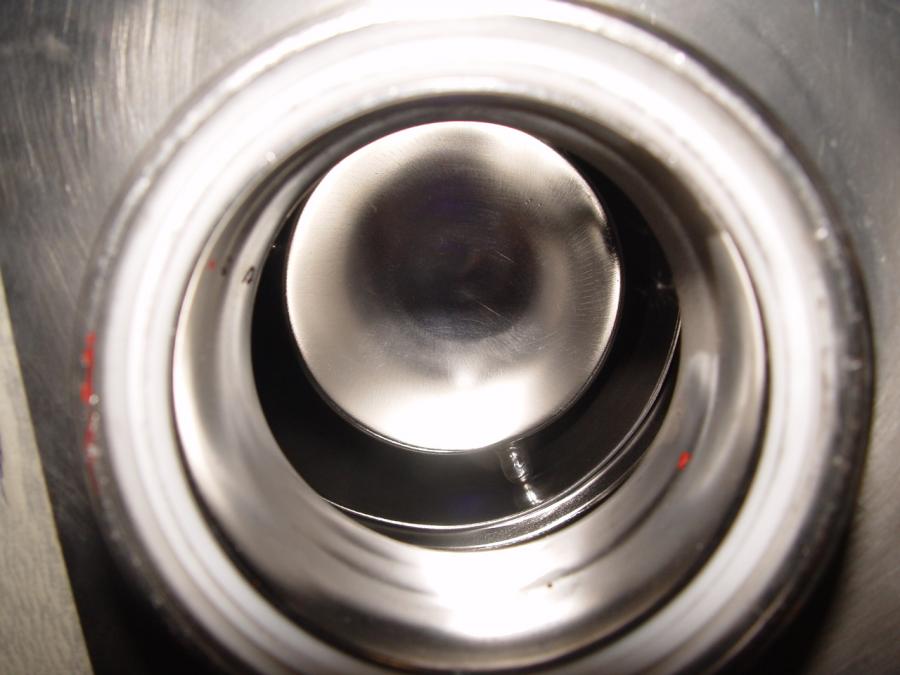

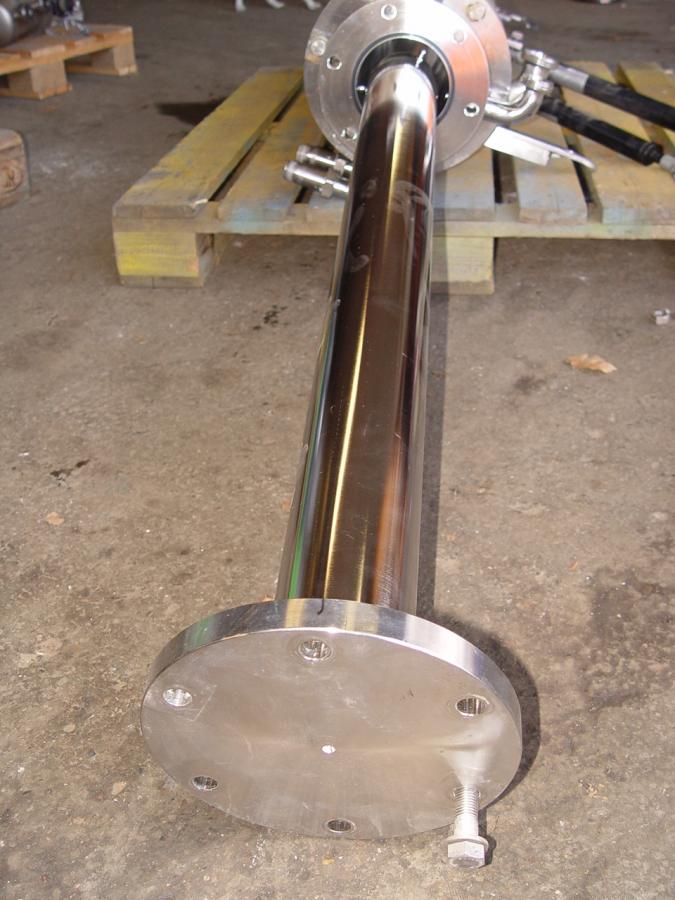

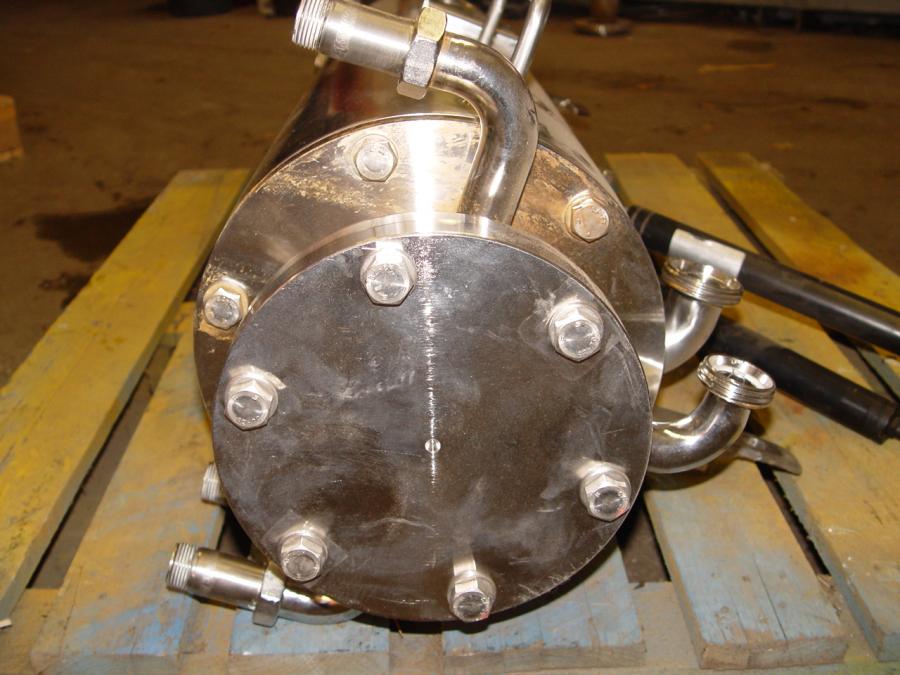

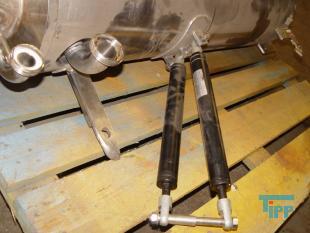

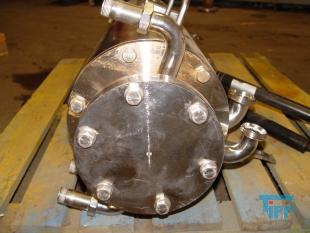

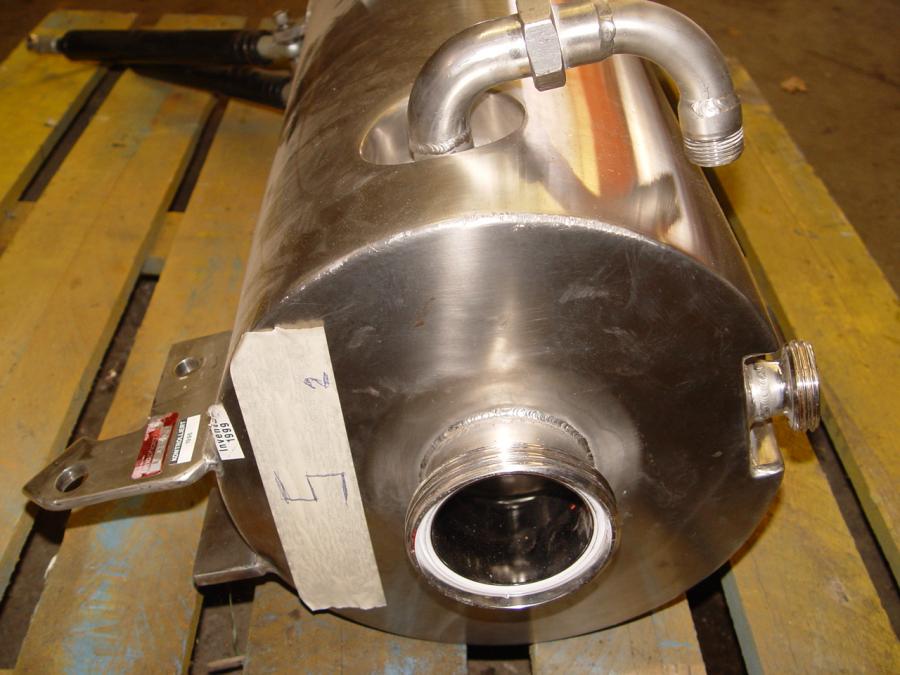

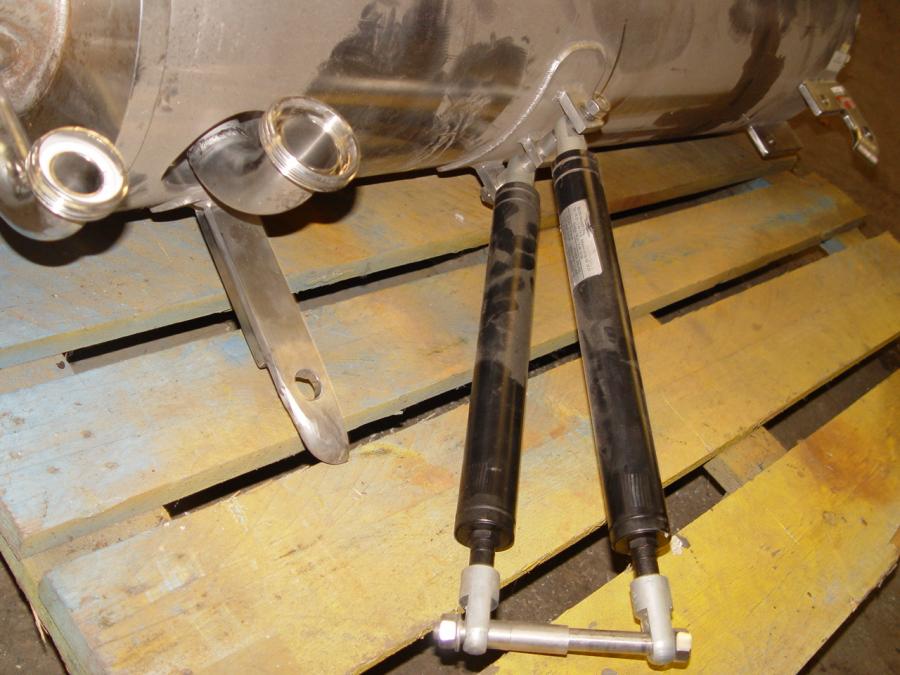

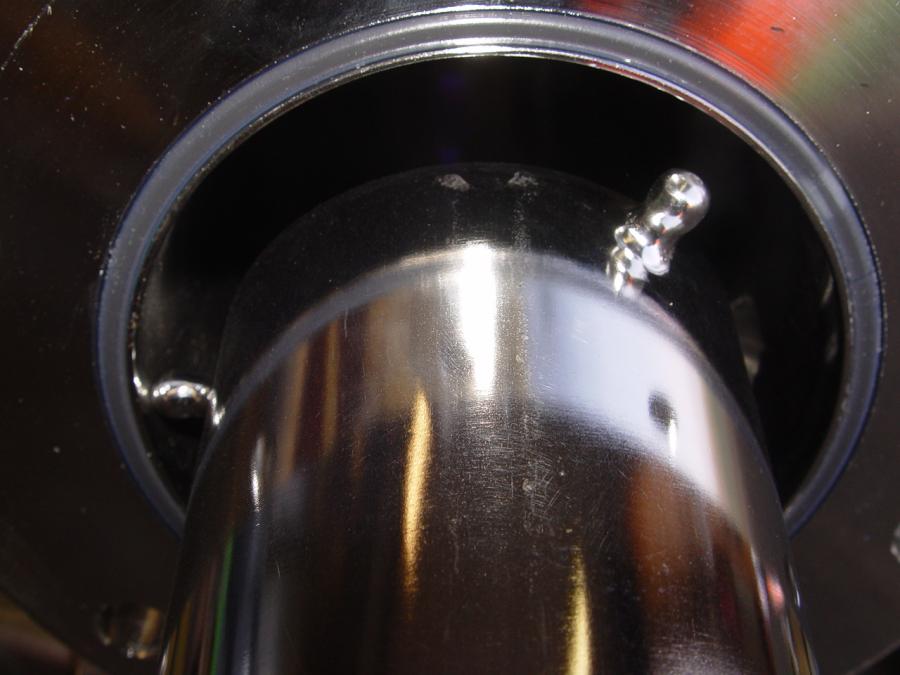

Ringspalt Wärmetauscher; Doppelrohrwärmetauscher; Kondensator für leicht brennbare Flüssigkeiten




Details zum Artikel: 23863

Beschreibung: Wärmetauscher zur Kühlung gasförmiger oder flüssiger Medien. Ehemaliger Einsatz in einem pharmazeutischen Betrieb zur Kühlung von Flüssigkeiten mit niedrigen Flammpunkten (z.B. Aceton / Methanol)

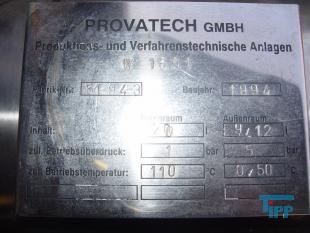

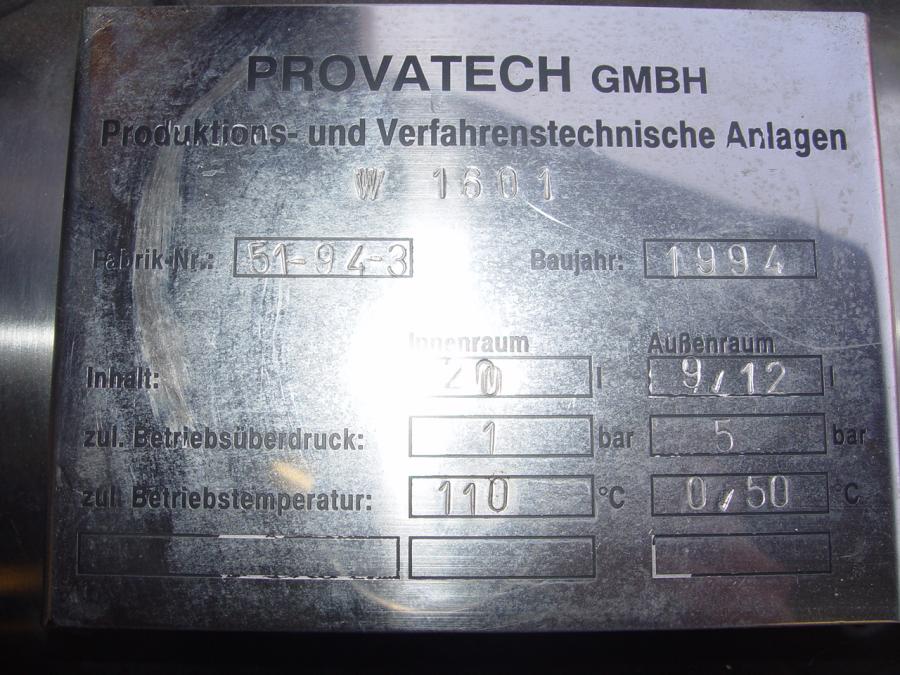

Hersteller:Provatech
Typ:W 1601
Baujahr:1994
Anzahl:1
Zustand:gebraucht / used / second hand



Technische Daten

Inhalt  20 l (Innenraum)
Inhalt  12 l (um die Rohre)
Druck  1 bar (zul. Betriebsüberdruck Innenraum)
Druck  5 bar (zul. Betriebsüberdruck Außenraum)
Temperatur  150 °C (zul. Betriebstemperatur Innenraum)
Temperatur  50 °C (zul. Betriebstemperatur Außenraum)
Material  1.4301 (Mantel und Rohrboden)
Material  1.4571 (Innenrohre und Gewindestutzen)
Material  PTFE (Dichtungen)
Länge  1400 mm
Flansch/Gewinde  DN 80 / DN 25
Flansch/Gewinde  1 ``


Anfrage/Preisvorschlag   Senden Sie eine Anfrage des gewählten Artikels oder die Merkliste

Druckansicht
  Fragen Sie mehrere Artikel an,
indem Sie die Merkliste nutzen

Alle Angaben, Bilder, Hinweise und Empfehlungen erfolgen nach bestem
Wissen, je- doch ohne Gewähr. Änderungen der technischen Angaben bleiben vorbehalten.


Einige, ähnliche Artikel aus unserem derzeitigen Lagerbestand

Nr.:23863
Ringspalt Wärmetau...
Nr.:28057
Spiral Wärmetausch...
Nr.:21365
Wärmetauscherplatt...
Nr.:27401
FUNKE-Plattenwärme...
Nr.:23187
Plattenwärmetausch...
Nr.:28631
ALFA LAVAL Platten...
Nr.:26637
Gas - Kondensator,...
Nr.:28649
ALFA LAVAL Platten...
Nr.:27917
Plattenwärmetausch...

Informationen über: heat exchanger

Der Wärmeübertrager (auch Wärmetauscher oder Wärmeaustauscher) ist ein Apparat, der thermische Energie von einem Stoffstrom auf einen anderen überträgt.
Wärmeübertrager sind in eine dreigegliederte Klassifizierung der thermischen Vorgänge hinsichtlich der Wärmeübertragung geordnet:

Direkte Wärmeübertragung beruht auf dem Vorgang der kombinierten Wärme- und Stoffübertragung bei trennbaren Stoffströmen. Repräsentativer Anwendungsfall ist der Nasskühlturm.
Indirekte Wärmeübertragung ist dadurch gekennzeichnet, dass Stoffströme räumlich durch eine wärmedurchlässige Wand getrennt sind. Wärmeübertrager dieser Klasse werden Rekuperator genannt. In diese Klasse fällt z. B. der Autokühler.
Halbindirekte Wärmeübertragung nutzt die Eigenschaften eines Wärmespeichers. Dabei werden beide Stoffe zeitversetzt mit dem Wärmespeicher in Kontakt gebracht. Der Wärmespeicher wird abwechselnd durch das heißere Medium erwärmt und danach durch das kältere Medium abgekühlt, um so thermische Energie vom heißeren auf das kältere Medium zu übertragen. Wärmeübertrager dieser Klasse werden Regenerator genannt. Beispielsweise wird hier das Wärmerad eingeordnet.

Das Ausmaß der Wärmeübertragung ist im starken Maße von der geometrischen Führung beider Stoffströme zueinander abhängig. Die Führung der Stoffströme ist in drei Grundformen zu unterscheiden.

Gegenstrom führt die Stoffe so, dass sie entgegenkommend aneinander vorbei strömen. Idealerweise werden die Temperaturen der Stoffströme getauscht, das heißt, dass das ursprünglich kalte Medium die Temperatur des ursprünglich heißen Mediums erreicht und umgekehrt. Voraussetzung für diesen Idealfall sind gleiche Wärmekapazitätenströme auf beiden Seiten des Wärmeübertragers. Darüber hinaus müsste der Wärmeübertrager einen Wirkungsgrad von 100 Prozent haben. Aus diesem Grund ist ein Tausch der Temperaturen in der Praxis nur näherungsweise möglich.
Gleichstrom führt die Stoffe so, dass sie nebeneinander in gleicher Richtung strömen. Idealerweise werden beide Stofftemperaturen angeglichen und liegen immer zwischen den Ausgangstemperaturen.
Kreuzstrom führt die Stoffströme so, dass sich ihre Richtungen kreuzen. Diese Stoffführung liegt im Ergebnis zwischen Gegen- und Gleichstrom.

Auch Kombinationen der Grundformen sind gebräuchlich, da sich dadurch ihre Vorteile ergänzen.

Kreuzgegenstrom lässt die Stoffe insgesamt entgegenkommend aneinander vorbei strömen, obwohl sie sich auf ihrem Weg immer wieder kreuzen. Idealerweise werden die Temperaturen der Stoffströme wie beim Gegenstrom getauscht.
Quelle www.wikipedia.de
